포항 남구 대도동에 위치한

거래처 컴퓨터 매장에서 파스텔디스플레이

21.5인치 엘시디모니터 화면 안나오는 증상으로

입고 되었습니다.



포항 북구 장성동에 위치한 아이콘컴퓨터

서비스입니다. 각종 브랜드의 모니터와 컴퓨터

를 수리하고 있습니다.

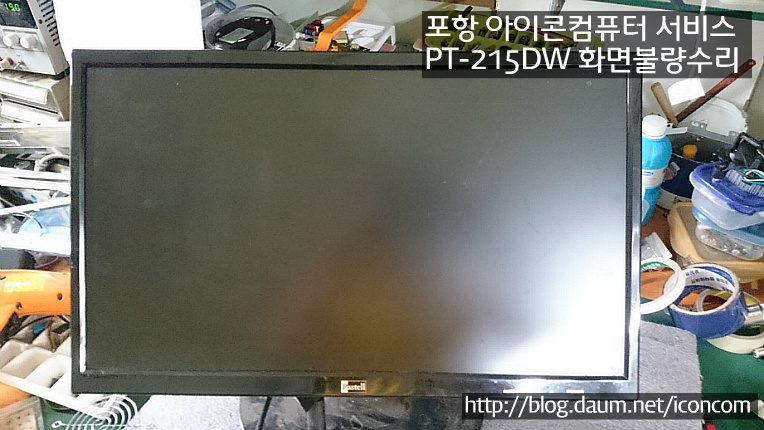

전원버턴을 눌러도 아무런 반응이 없습니다.

그럼 점검을 시작하여 볼까요?!!

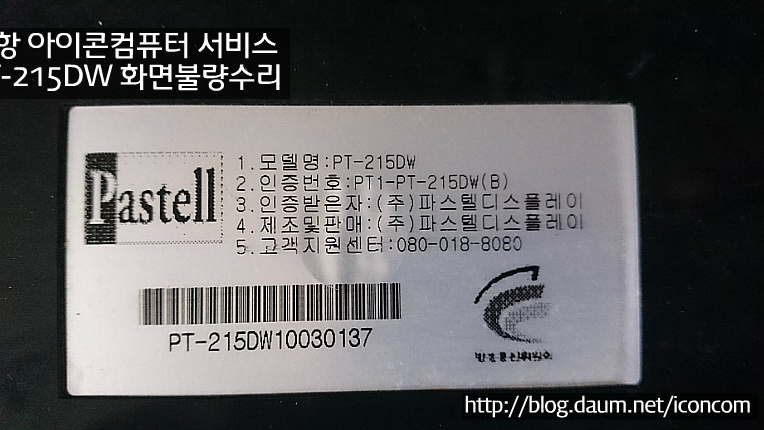

제조및 판매자가 (주)파스텔디스플레이며

모델명은  PT-215DW 입니다.

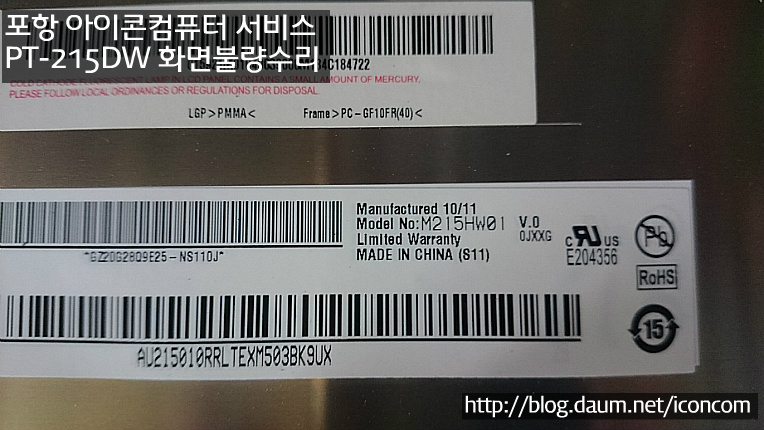

이모니터에 사용된 엘시디 패널 입니다.

M215HW0 v.0 중국산 패널입니다.

최대 지원해상도는 1920(x3) x 1080입니다.

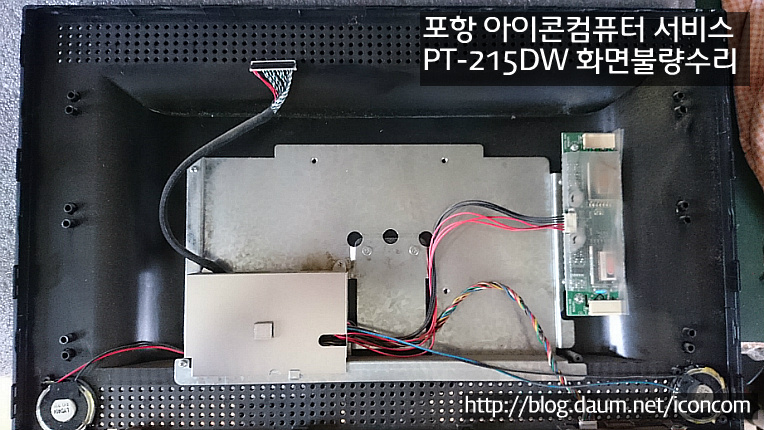

패널을 제거 하고 나니 AD보드와 인버터가

보입니다.

AD보드는 철재 케이스로 덮혀져 있네요.





AD보드를 점검하여 보니 이상한 점이 없었습니다.





문제가 된 인버터입니다.

FET가 숏트가되어 있습니다.

신품으로 인버터를 교체합니다.

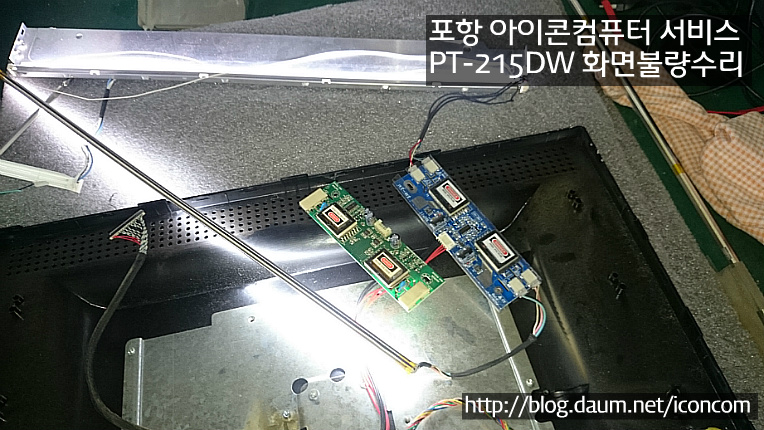

테스트용 CCFL(백라이트)로 인버터

테스트를 합니다.

잘켜지고 있네요!!





이제 전체를 조립하고 RGB단자에 케이블

연결하고 아답터를 연결합니다.

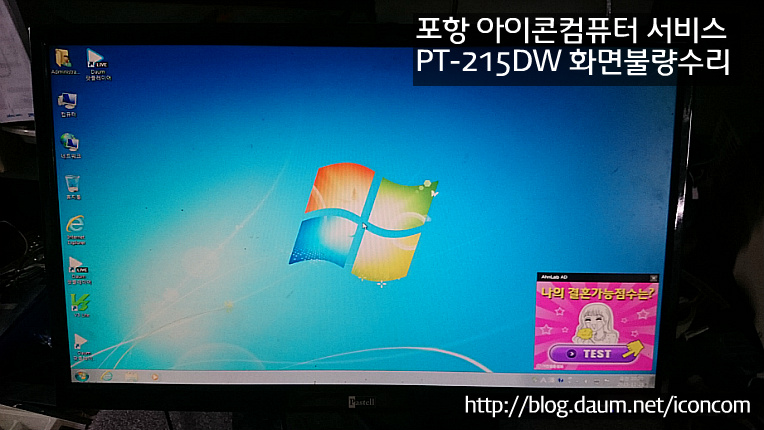

잘나오고 있습니다. 시간을 두어 테스트한후

거래처 컴퓨터 매장으로 출고하였습니다.
