부모님이 시청하시는 삼성 LED TV
화면 상단이 어둡게 나와서 TV 시청이
불편하다면서 아드님이 수리를 의뢰
하셨습니다.
포항 아이콘 컴퓨터 TV 서비스 블로그를
인터넷으로 검색하시고 전화 주시고
토요일에 내방하셨습니다.
삼성 40인치 엘리디 티비 점검한 후
바로 수리 진행합니다.
삼성전자 텔레비전
백라이트 불량으로
입고되었습니다.
사진에 보시면 상단이
어둡게 나오고 있습니다.
삼성 40인치 LEDTV후면입니다.
스탠드 방식으로 사용하셨습니다.
모델명이 UN40ES6450
40인치 스마트 TV입니다.
2012년 7월에 생산된 제품입니다.
***** 텔레비전 수리 문의 시
위의 사진처럼 모델명이 나온 스티커
부분을 찍어서 고장 증상과 함께
문자로 보내주시면 상담 시 빠른 답변
을 드릴수 있습니다. 참조하시고
전용 리모컨도 챙겨서 오세요!(셋탑박스
리모컨은 안 가지고 오셔도 됩니다.) ****
먼저 점검을 하기 위해서
분해 작업을 합니다.

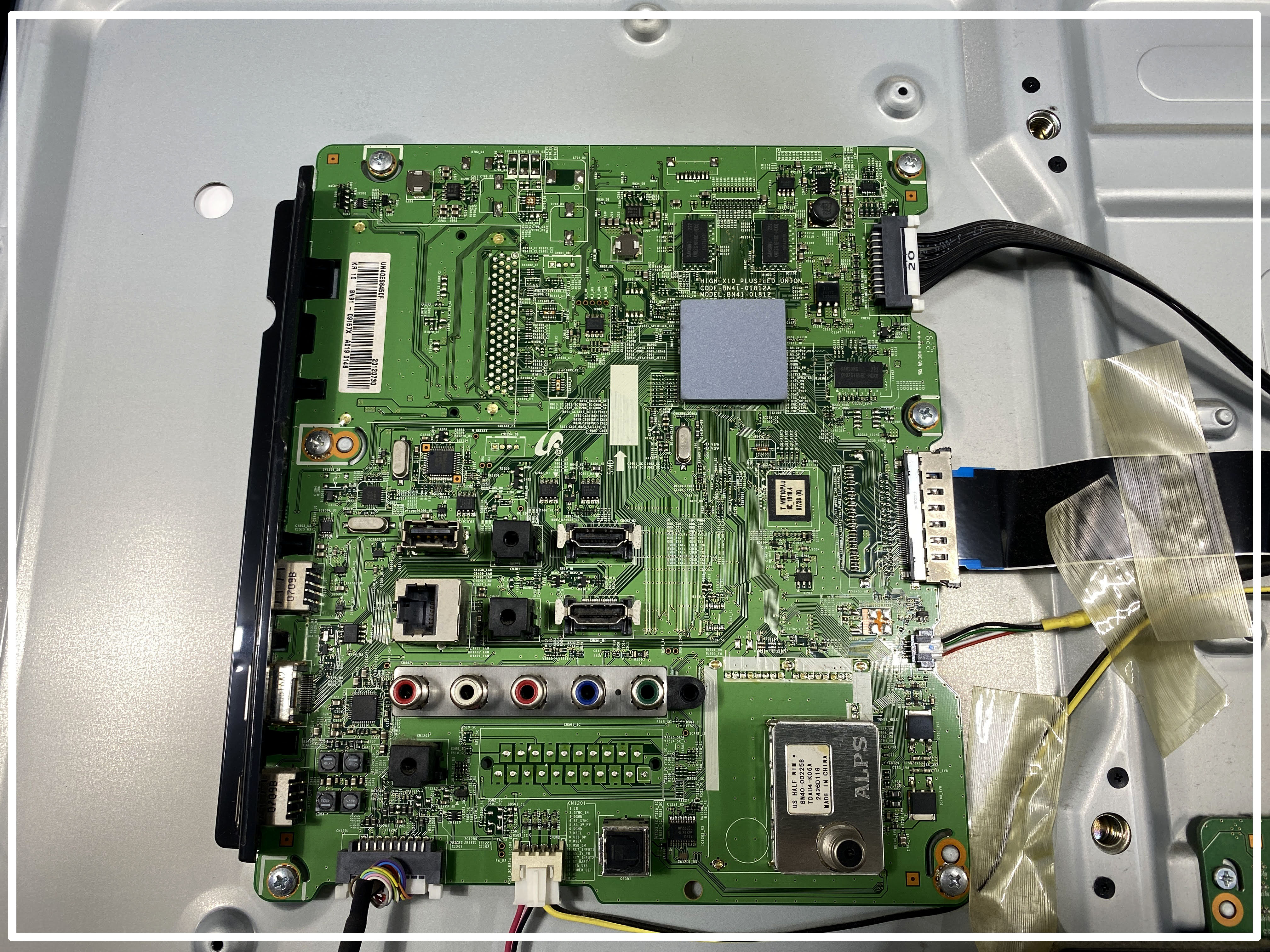

백라이트 불량으로 입고되었지만
메인보드, 파워보드도 점검해드립니다.
액정과 연결되는 티콘 보드
입니다.
백라이트 불량으로 판단되어
액정 분해 작업을 합니다.
우측에 있는 사진이 액정 소스 보드
에 있는 탭 케이블입니다.
자칫 실수하면 액정에 문제가 생깁니다.
그리고 액정 파손 면책에 동의해주셔야
사진처럼 분해 작업을 합니다.
액정 셀을 들어내고 나면
사진처럼 반사필름 및
도강판과 반자지가 있습니다.
사진처럼 엘리디 바(모듈)에 문제가
있습니다. 다이오드가 소손되어 있는
상태입니다.
반대편 엘리디 모듈에도 똑같은 증상이
있습니다. 다이오드 사진처럼 타서 있네요.
사진처럼 백라이트 상단에는 전혀
켜지지 않고 있습니다.
기존 불량 난 엘리디 바를 제거 하고
동일 제품 신품으로 교체합니다.
고장 난 백라이트 모듈을 교체 후
사진처럼 화면이 잘 나오는 것을
확인할 수 있습니다.
이제 화면이 전체적으로 밝게
잘 나옵니다.
시간을 두어 테스트한 후 고객님께
출고하였습니다.
삼성전자 UN40ES6450 LED TV
백라이트 불량으로 수리 완료
하였습니다. 동일 모델은 바로
수리가 가능합니다.
감사합니다.
