죽도동 모텔에서 이엔TV 32인치 LED-TV(EN-SL320S) 소리만 들리고 화면이 안보이는 고장 수리 - 포항 아이콘 컴퓨터 서비스 & TV 서비스 -LED TV 백라이트 고장수리점(흥해)

포항아이콘컴TV 2022. 8. 24. 02:22

포항 북구 죽도동에 위치한 모텔에서

인터넷 검색으로 아이콘 컴퓨터 서비스

블로그에 수리내역을 보시고 전화 상담

후 흥해 매장으로 방문하여 주셨습니다.

32인치 중소기업 엘리디 티비 소리만

들리고 화면이 안나온다고 하시네요.

전형적인 백라이트 불량 같습니다.

그래도 먼저 점검을 한후 수리를 진행

합니다.

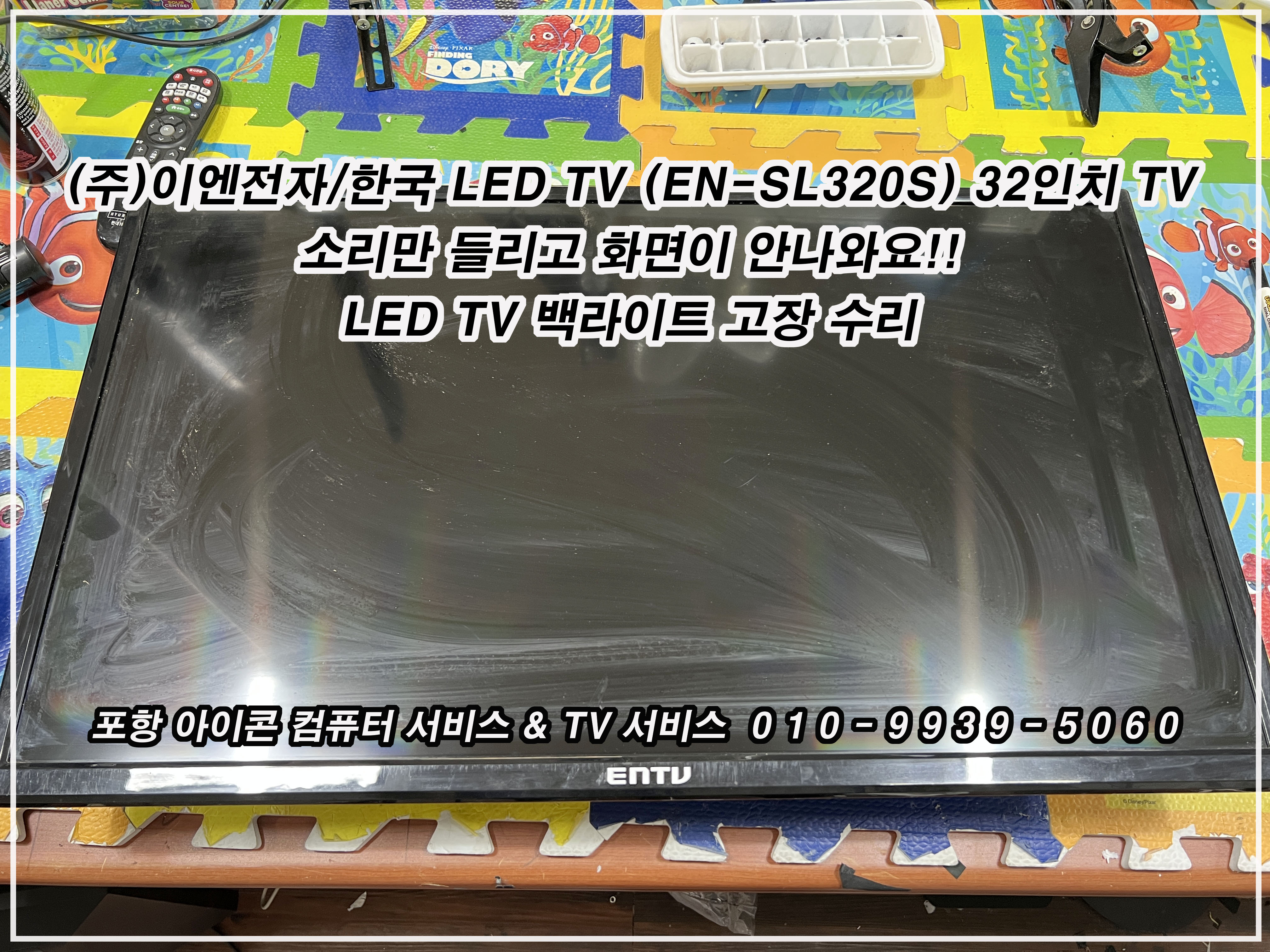

이엔전자 32인치 LED TV 화면

안 보이는 고장으로 입고되었습니다.

모텔에서 벽걸이로 사용 모델입니다.

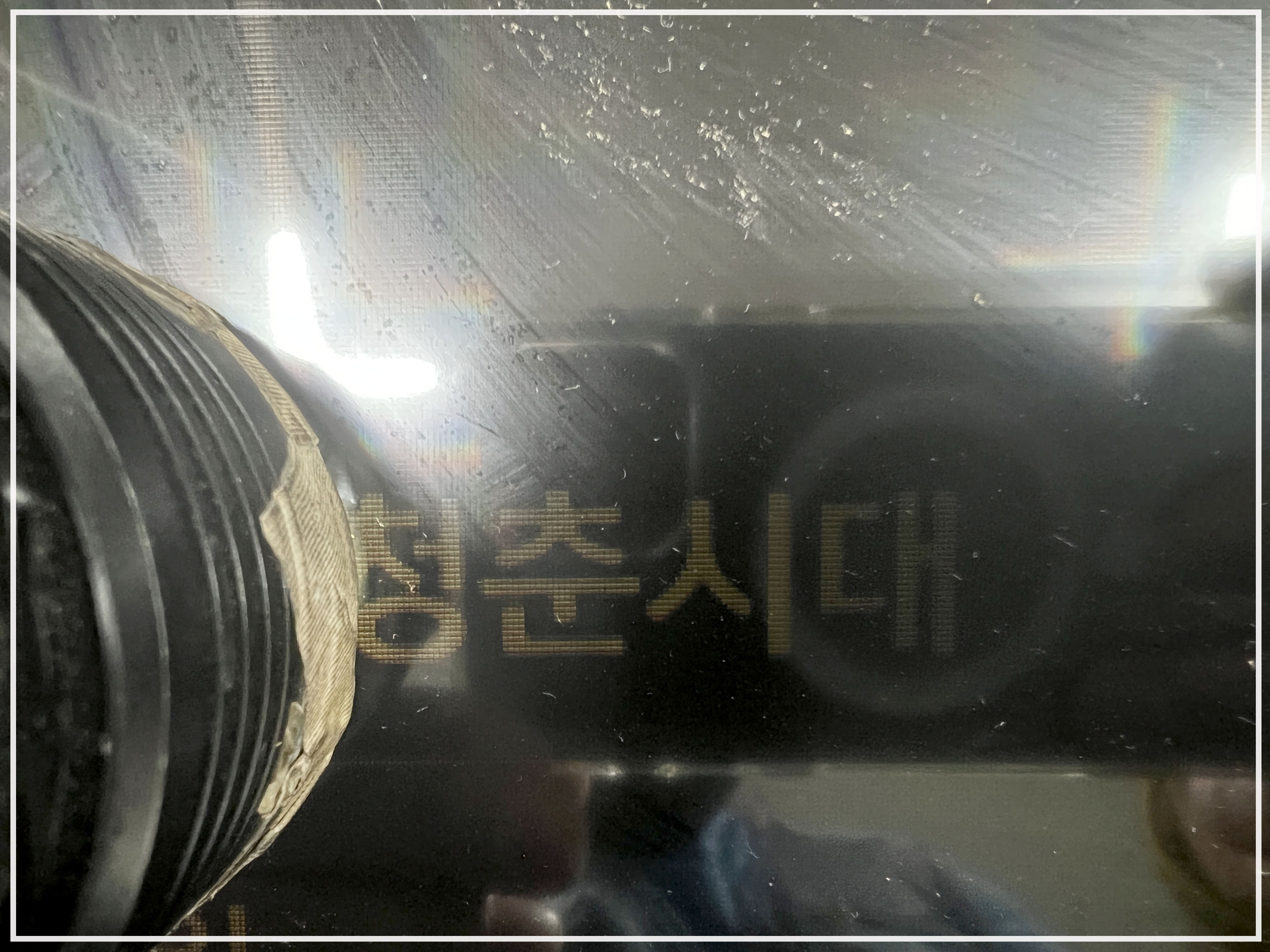

고성능 랜턴으로 화면을 비추어

보면 사진처럼 영상이 비치는 것을

알 수가 있습니다.

백라이트가 고장이 난 거 같습니다.

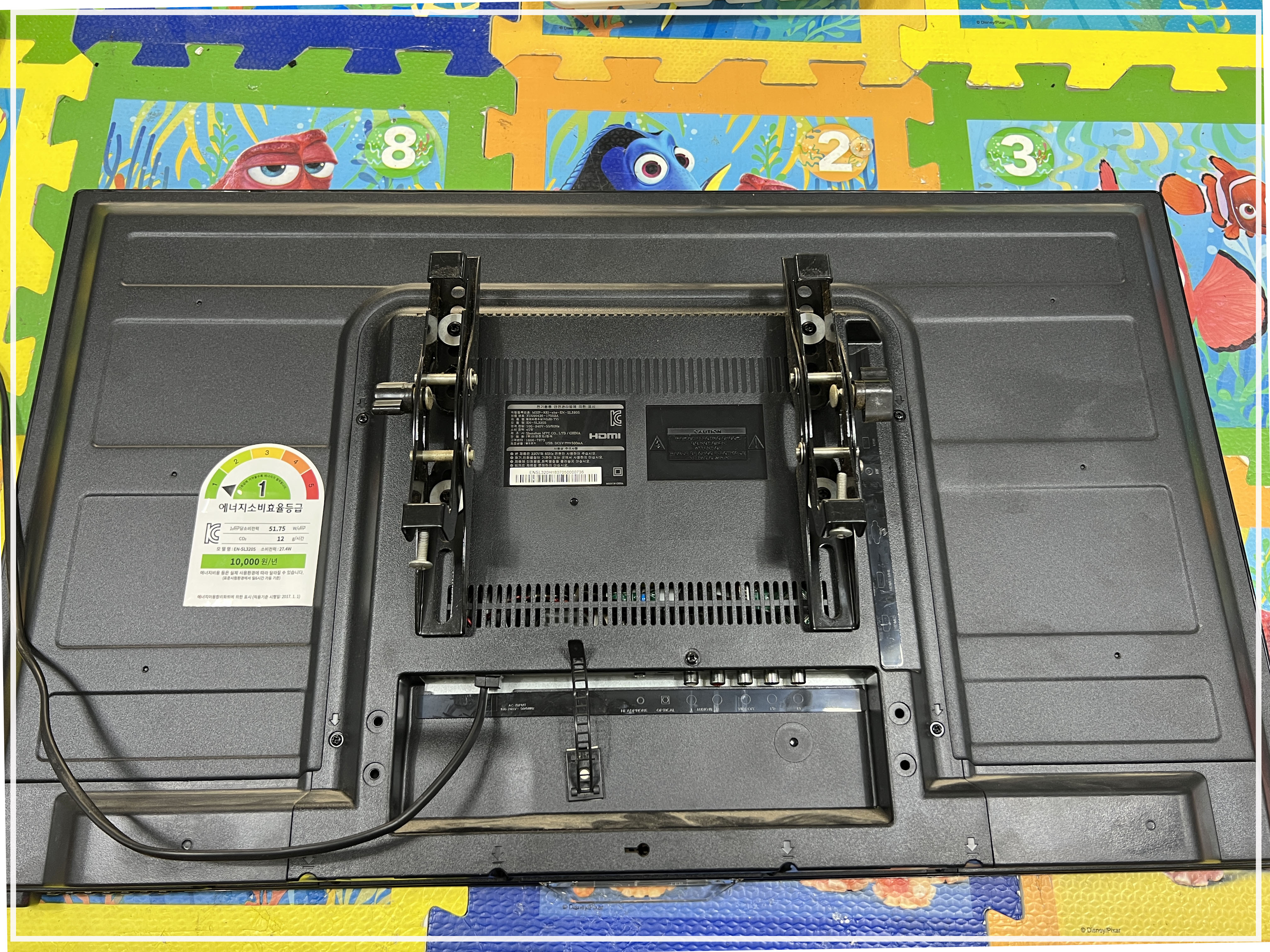

텔레비전 후면부입니다.

벽걸이 거치대가 장착되어

있습니다.

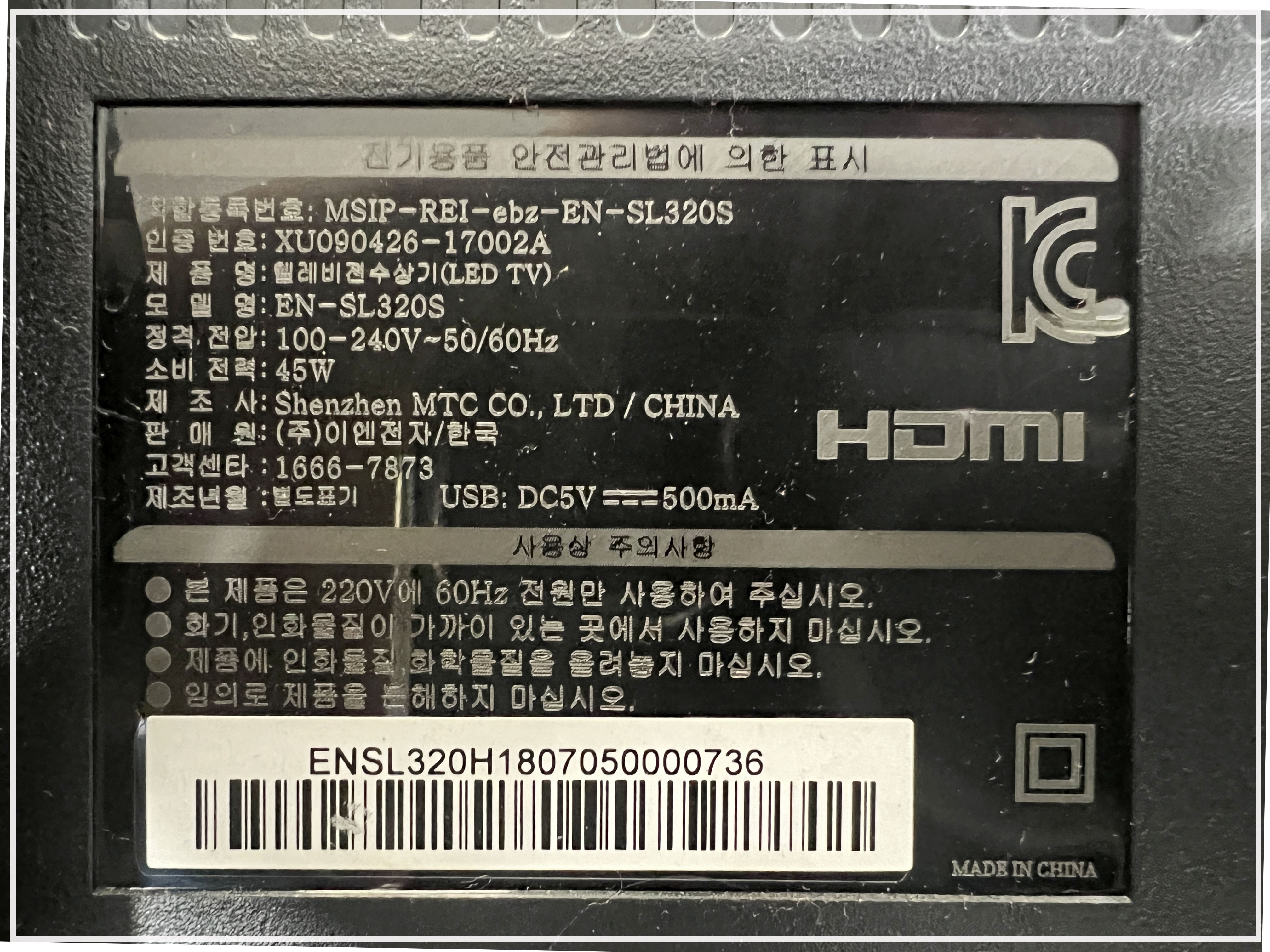

(주)이엔전자/한국 LED TV

EN-SL320S 32인치 모델입니다.

제조일은 18년 7월 제품입니다.

***

LED TV 고장 수리 문의 시

위의 사진처럼 모델명이 나온 스티커

라벨을 찍어서 고장 증상과 함께 문자

로 주시면 상담 시 빠른 답변을 드릴 수

있습니다.

참조하시고 방문 시 전용 리모컨도 꼭

가지고 오세요!!

***

먼저 티비를 분해해서 점검을

합니다.

전원 일체형 통합 메인보드가

사용이 되었습니다.

메인보드 백라이트 전원단에는

문제가 없습니다.

우측 사진은 이엔전자 32인치

모델에 사용된 액정 모델입니다.

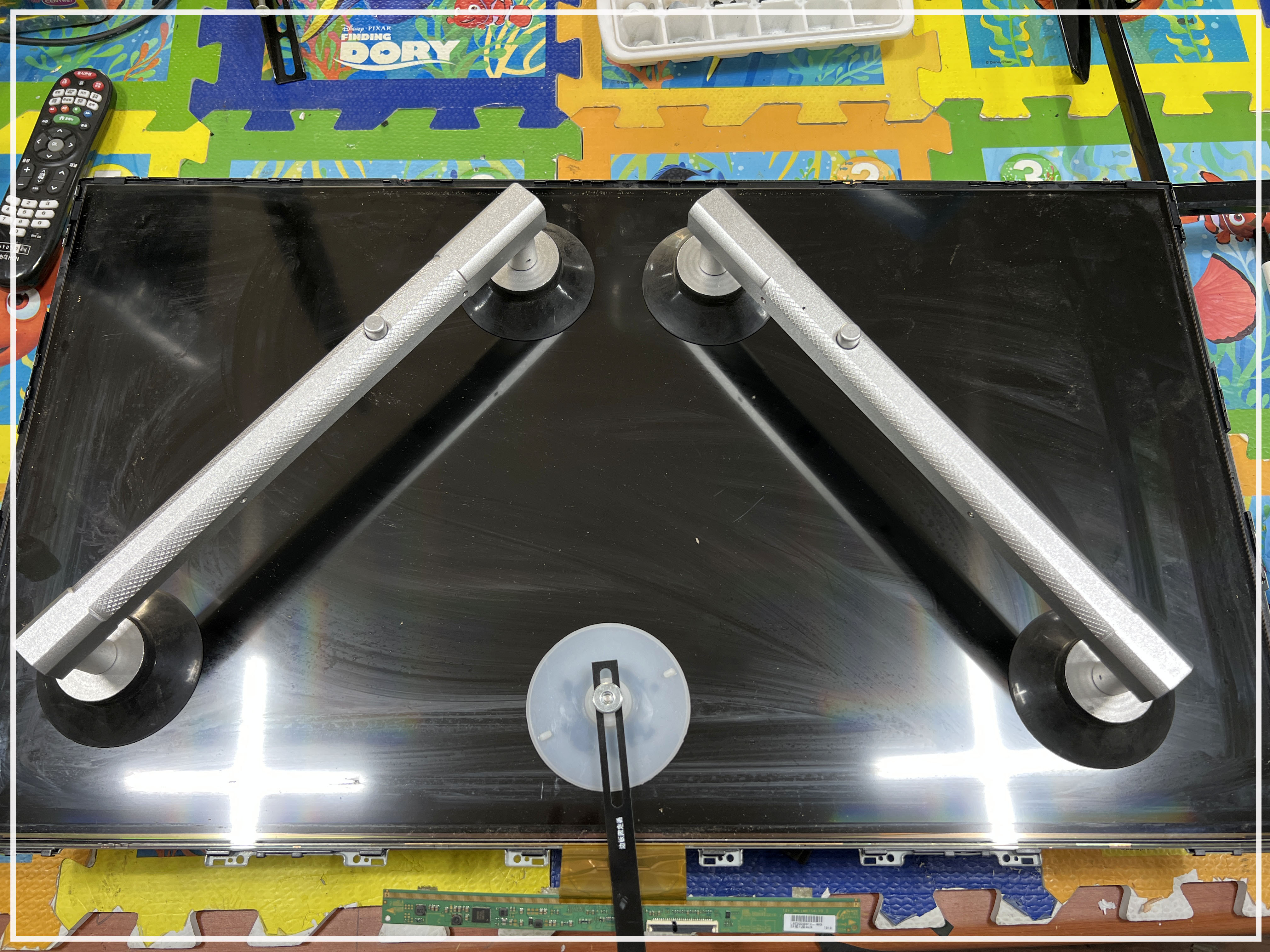

전문 장비를 이용해서 액정을

들어냅니다.

액정(패널)은 유리 재질(?)로 되어

있어서 파손 우려가 있습니다.

백라이트 수리 시 "액정 파손 면책"

동의를 해주셔야 작업이 가능합니다.

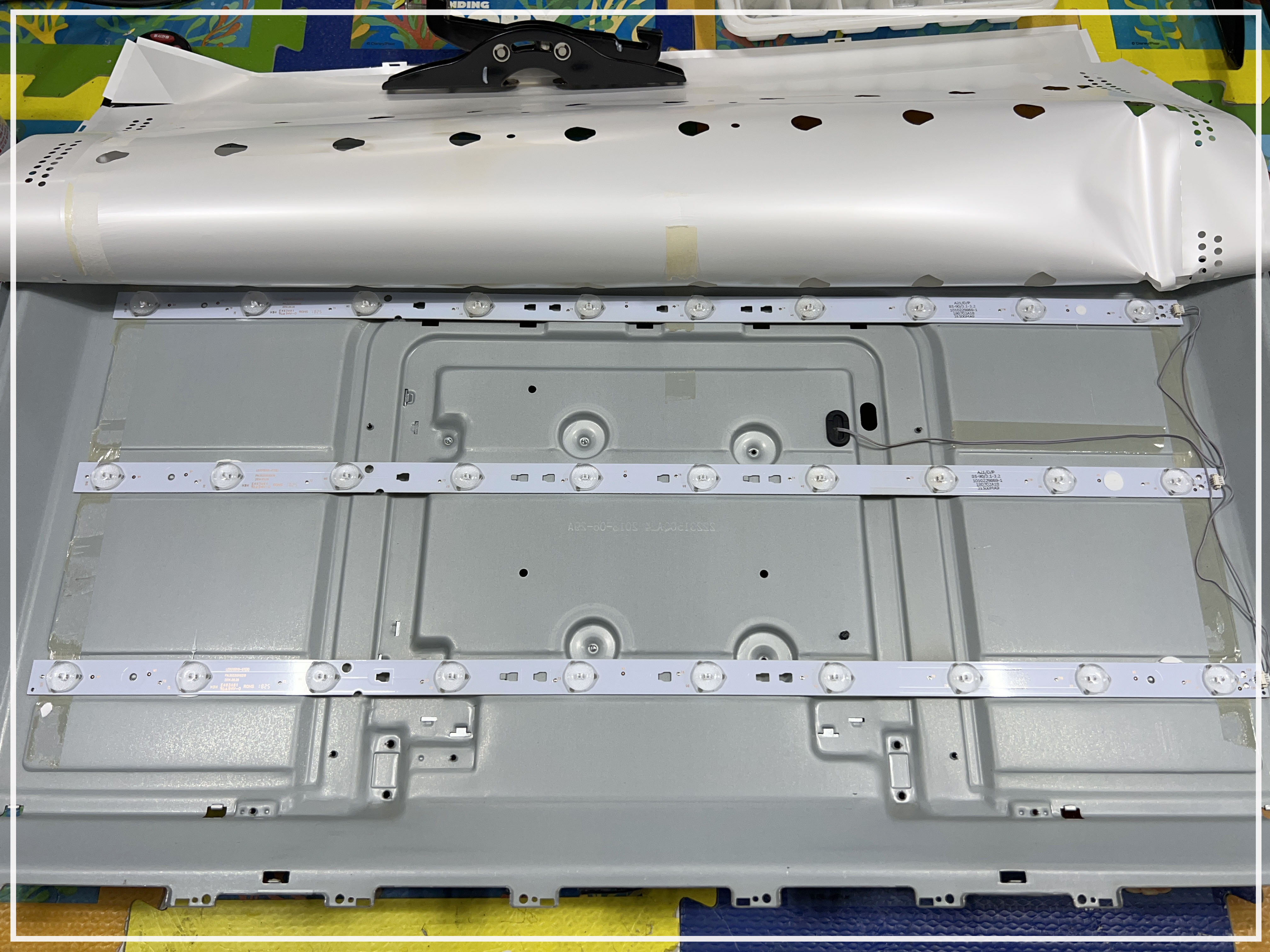

백라이트를 점검을 해보니

3열 전부 고장입니다.

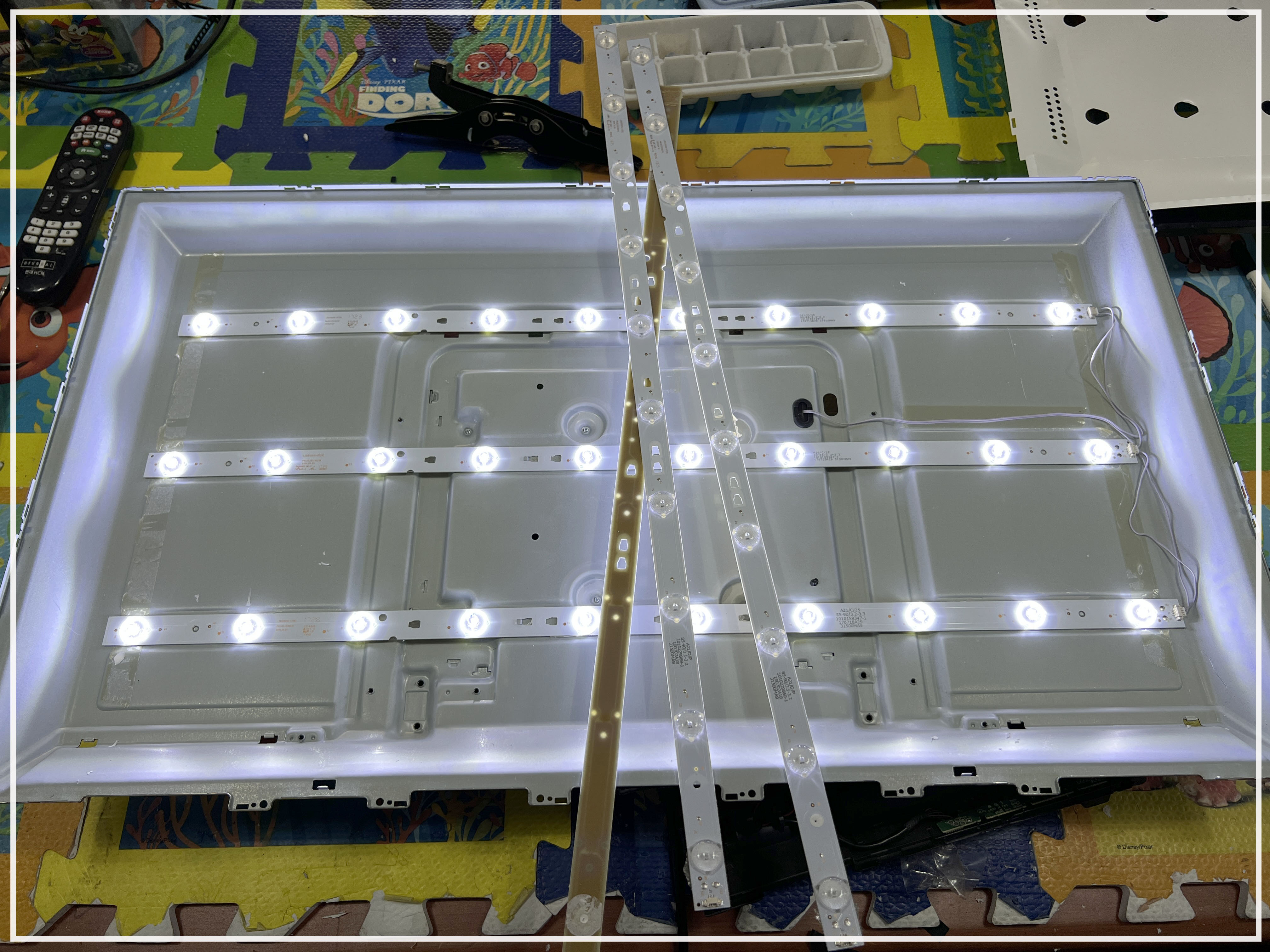

고장 난 백라이트를 모두 걷어내고

신품 동일 백라이트로 교체합니다.

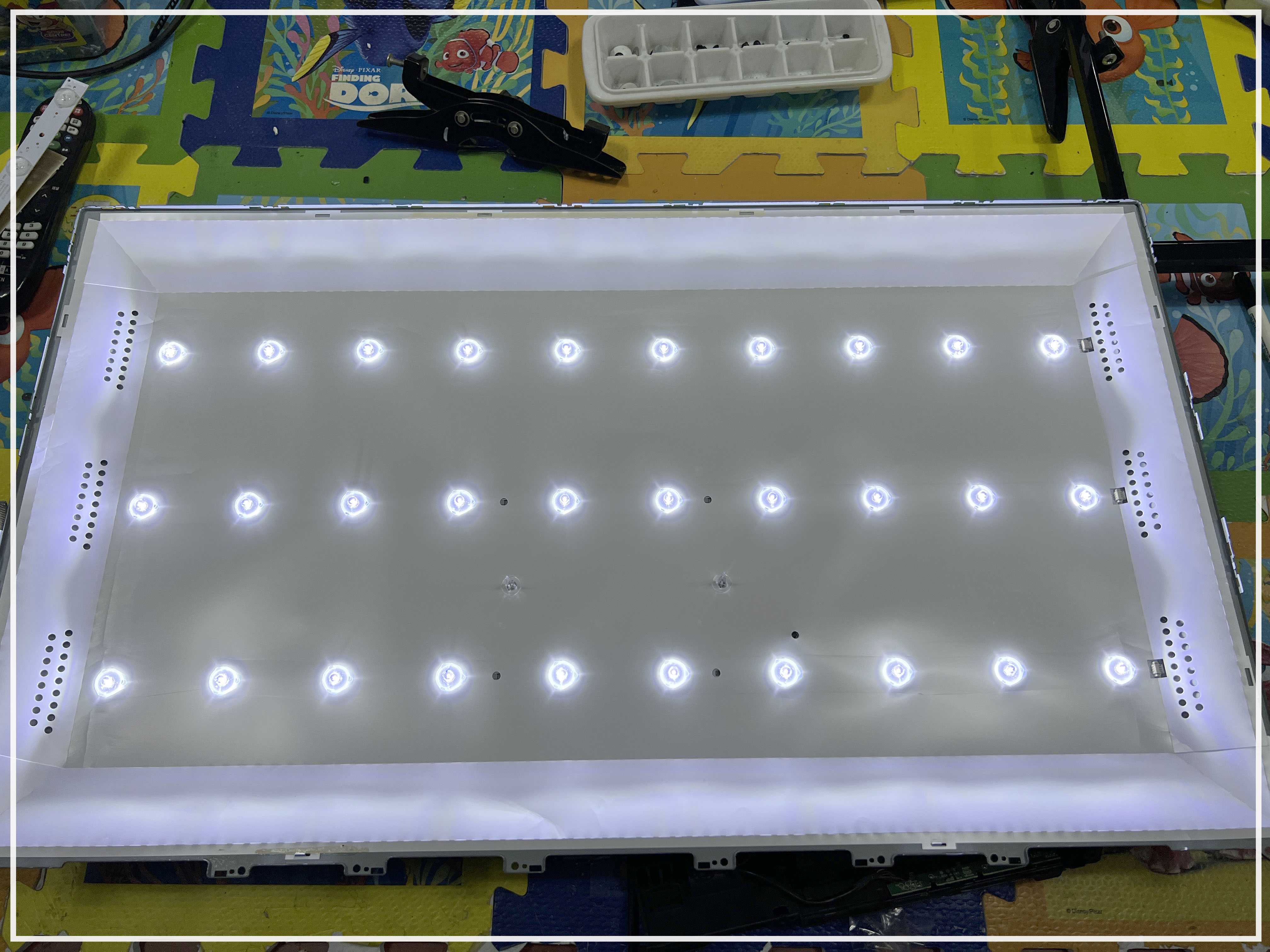

백라이트가 잘 켜지는 것을 확인합니다.

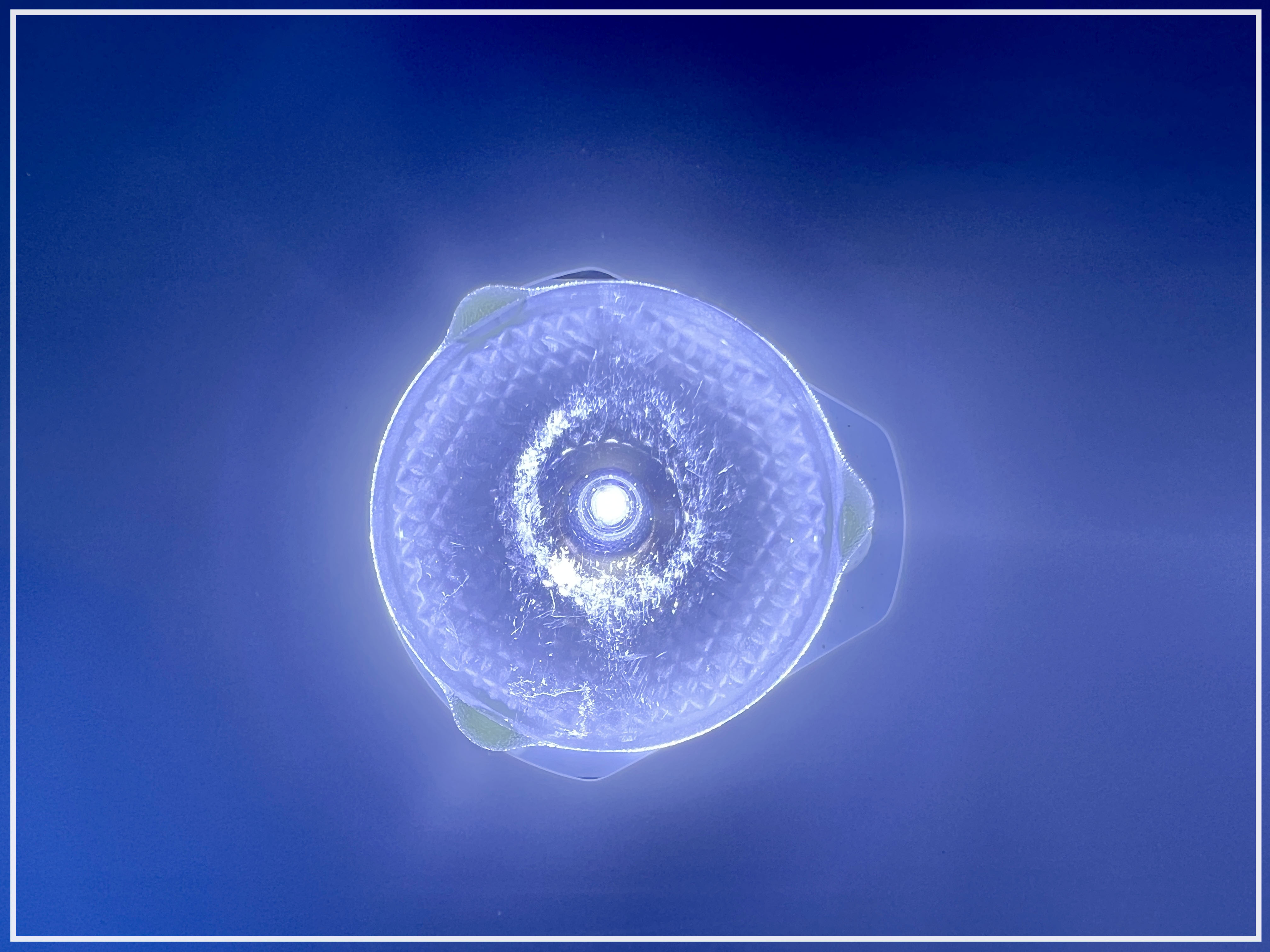

엘리디 다이오드 칩 위에

빛 확산 렌즈입니다.

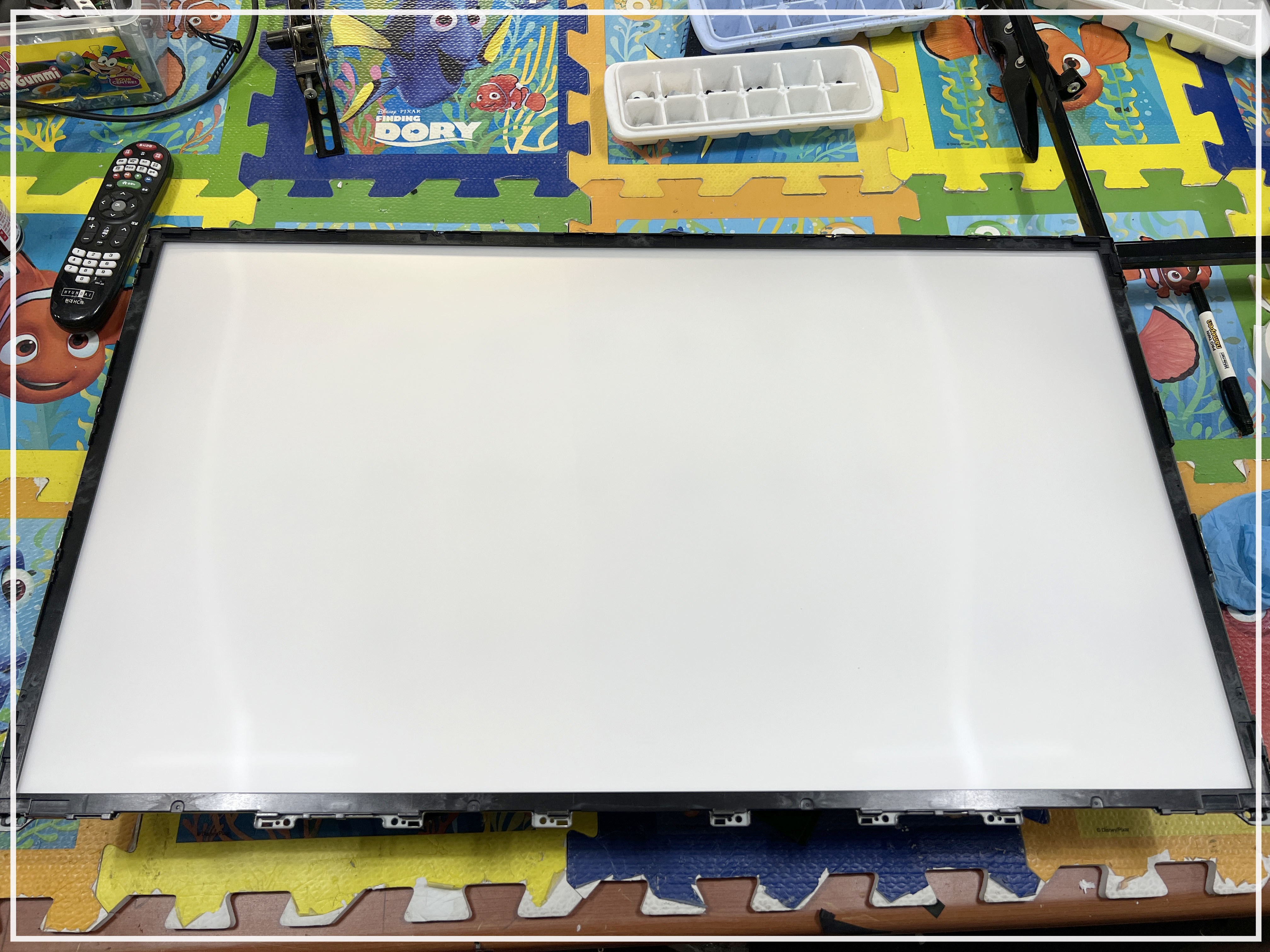

이제 가조립 상태에서 액정을

연결해서 전원을 켜봅니다.

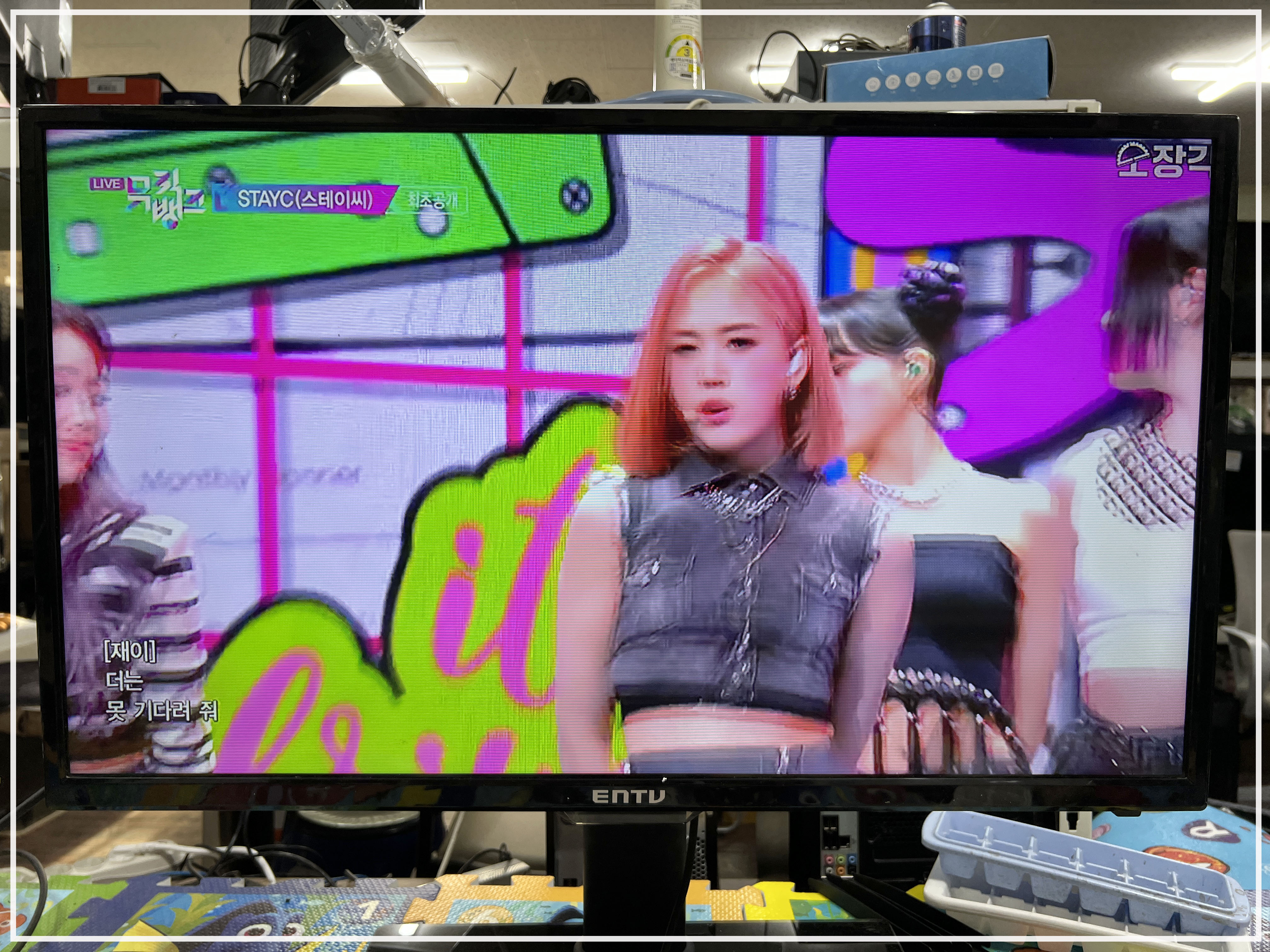

영상이 잘 나오는 것도 확인하고

수리를 마무리합니다.

이제 조립을 마무리하고 시간을

두어 테스트한 후 죽도동 모텔 사장님께

출고하였습니다.



감사합니다.
