흥해읍 고객님께서 인터넷으로
아이콘컴퓨터서비스 블로그를
보시고 전화 상담(010-9939-5060) 후
방문해 주셨습니다.
스마트라 32인치 LeD TV 고장으로
점검 후 수리 진행 합니다.

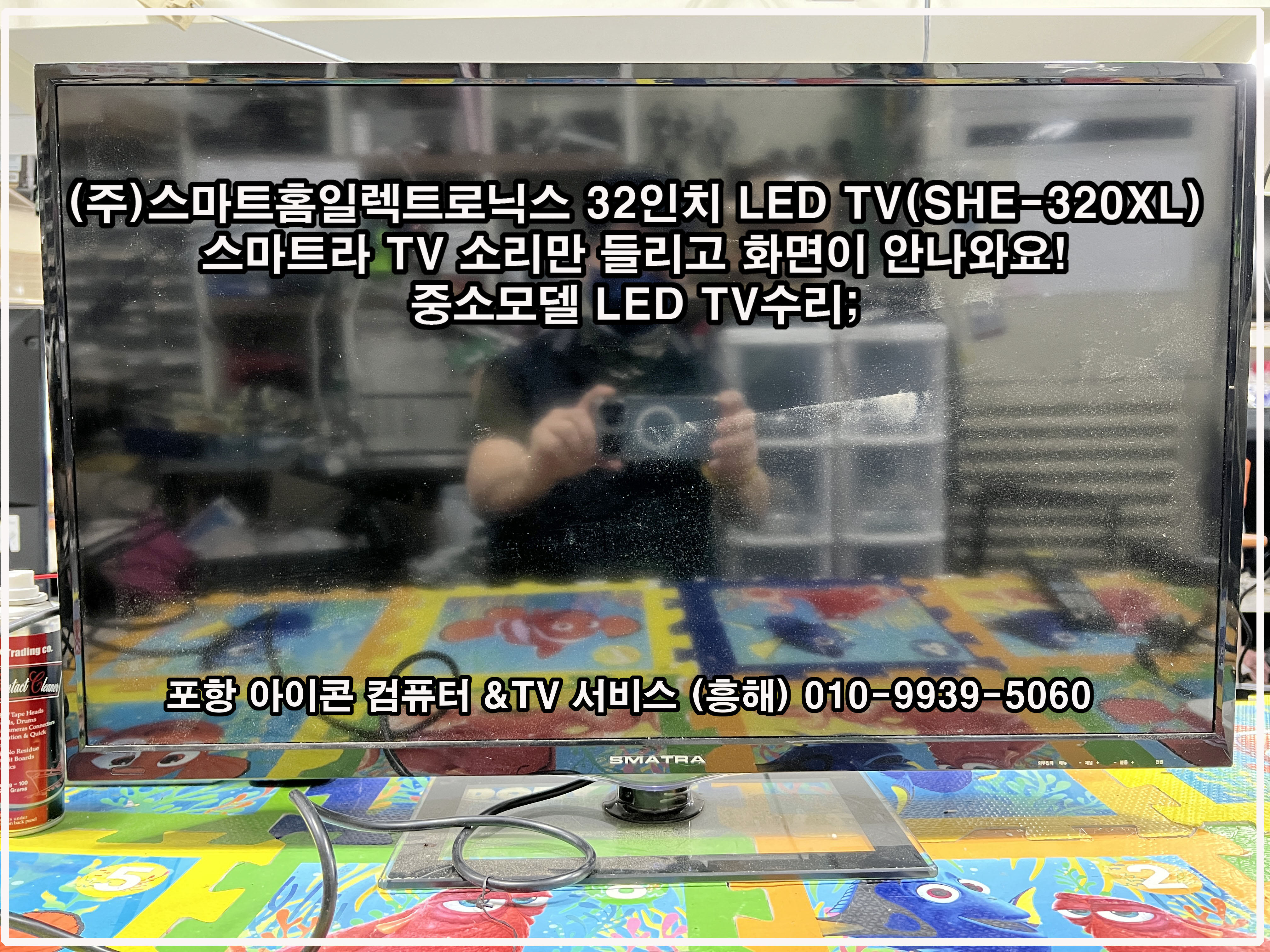

스마트라 32인치 엘리디 티비
화면 안 나오는 고장으로 입고
되어 수리합니다.
사진처럼 전원 켜지고 소리만
들리고 고장입니다.

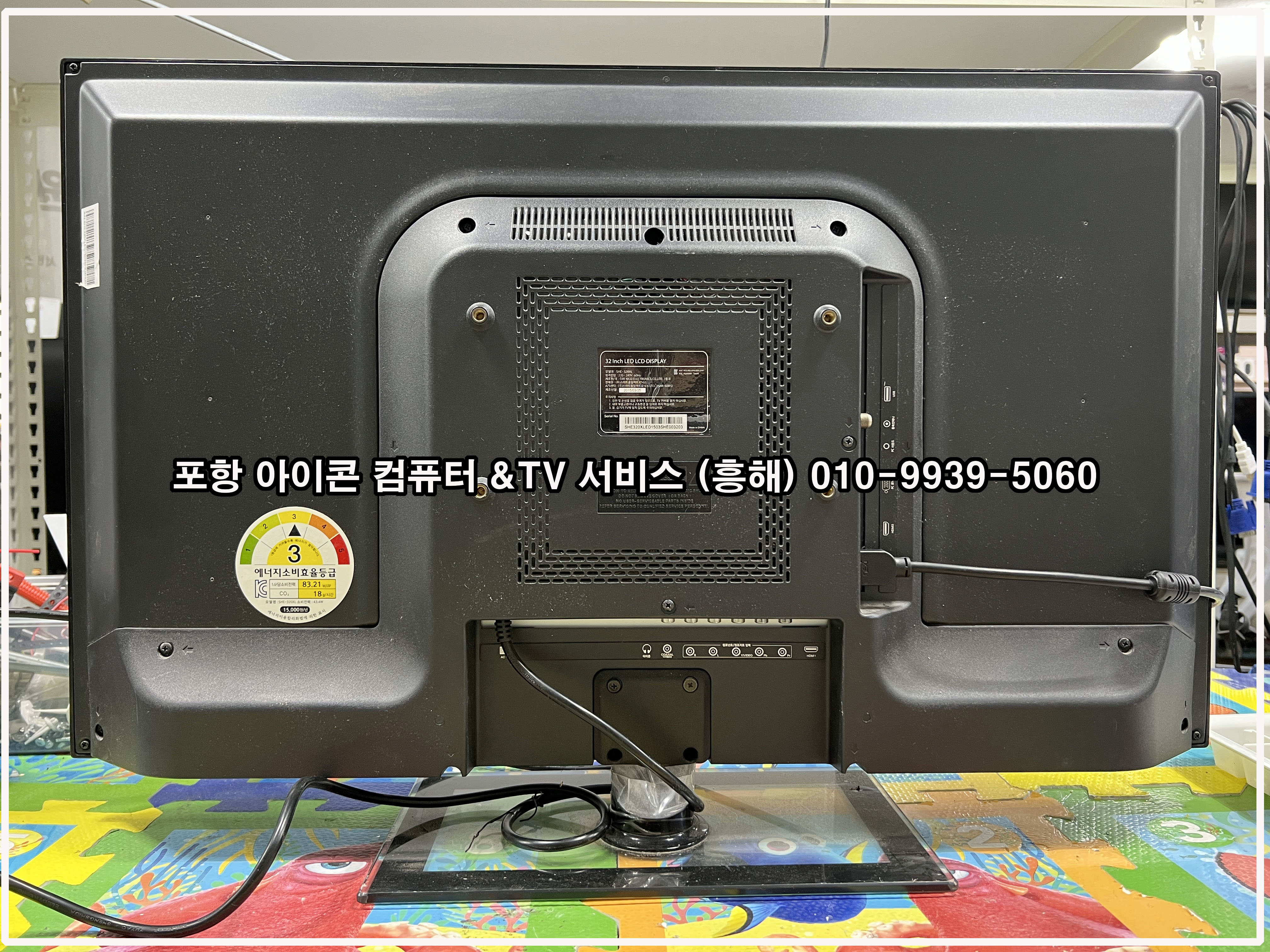

스마트라 TV후면부입니다.
전원케이블과 각종 영상 입력
단자들이 있습니다.

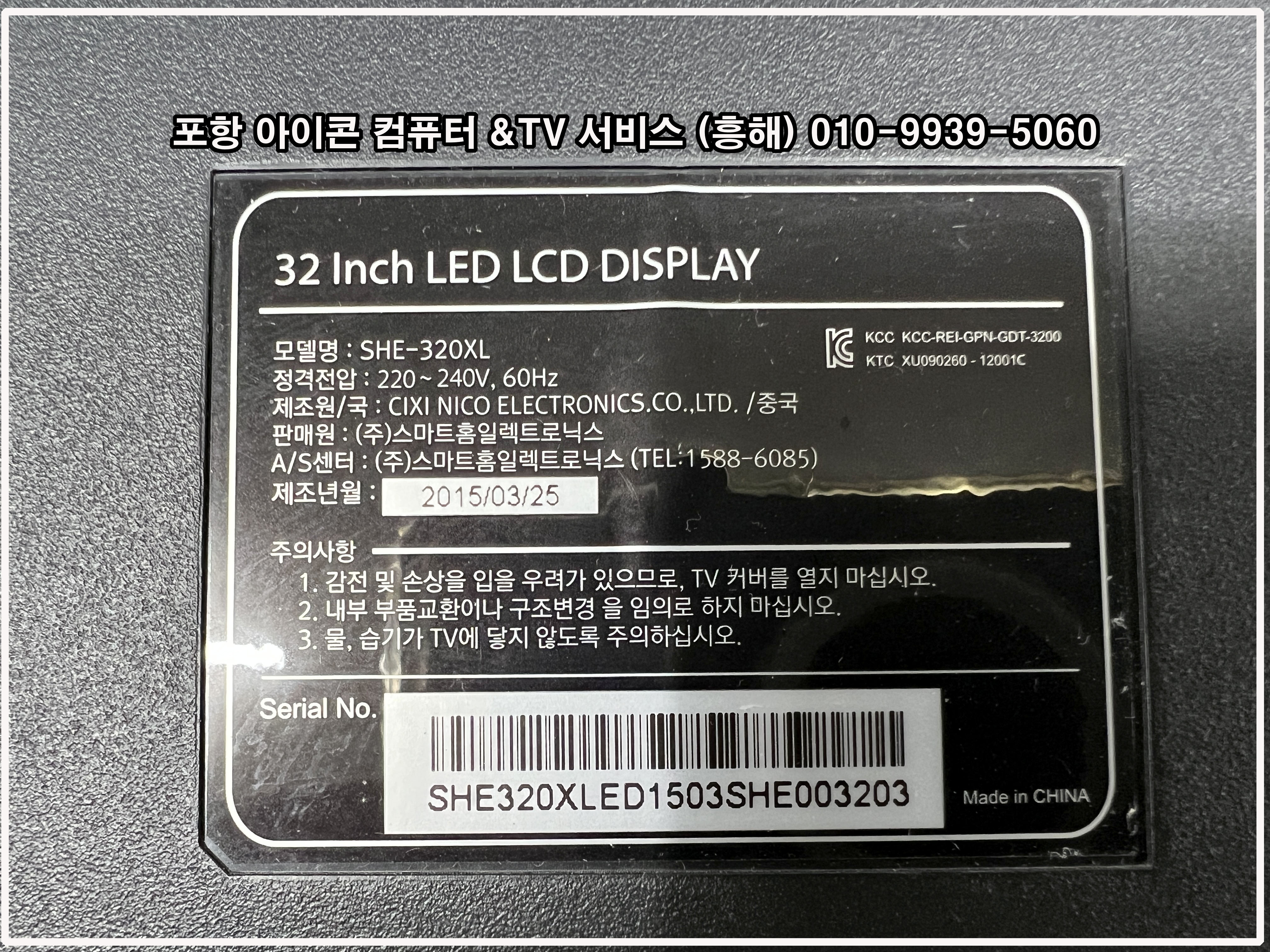

(주)스마트홈일렉트로닉스
32인치 LED LCD DISPLAY
SHE_320XL 모델입니다.
2015년 3월 제조 모델이네요.
***LED TV 고장 수리문의 시
위의 사진처럼 모델명이 나온
스티커 라벨을 찍어서 고장증상
과 함께 문자로 주시면 상담 시
빠른 답변을 드릴 수 있습니다.
방문 시 전용 리모컨도 꼭 가지고
오세요!!
***

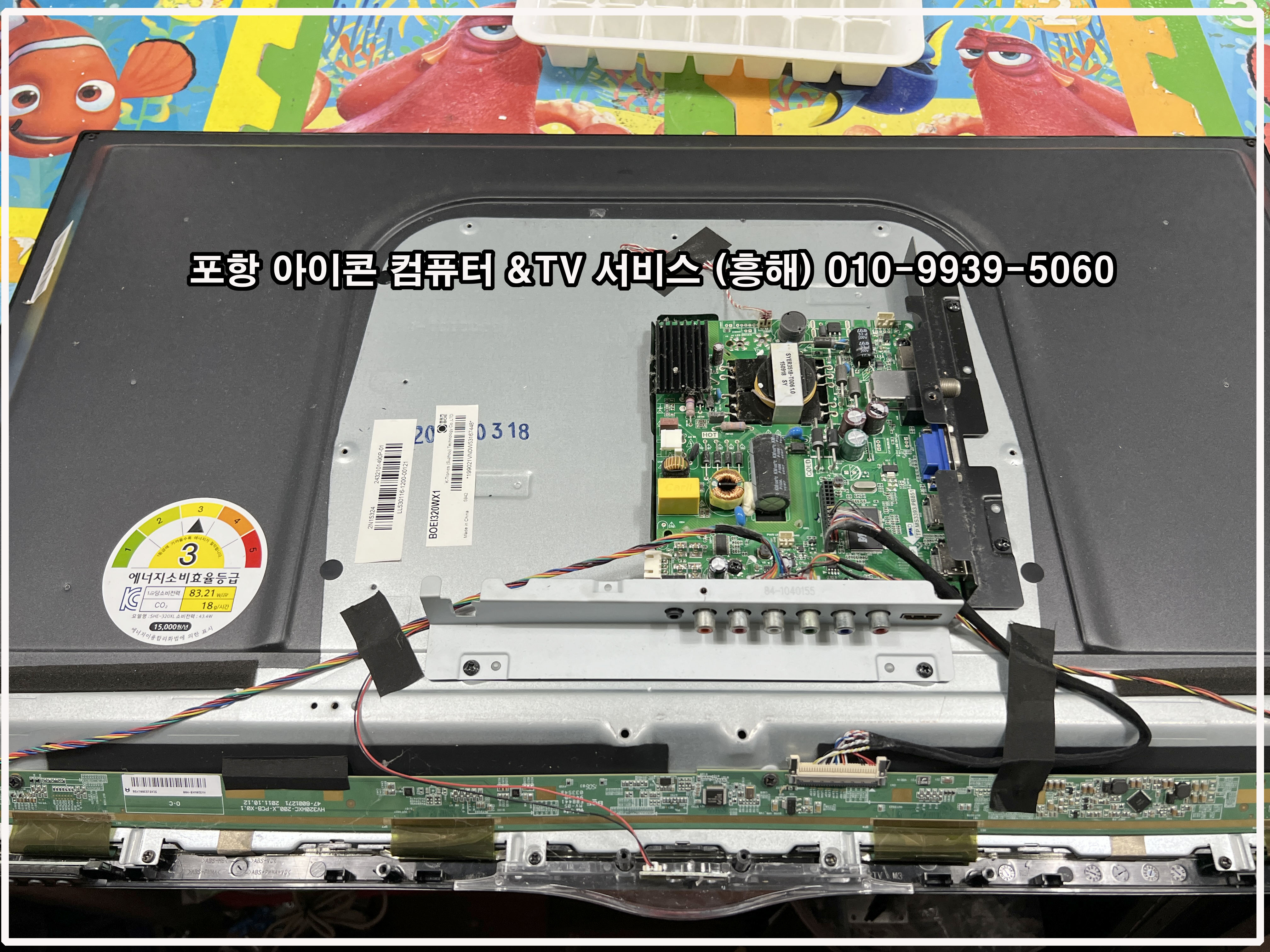

먼저 TV를 분해서 부품을
점검합니다.

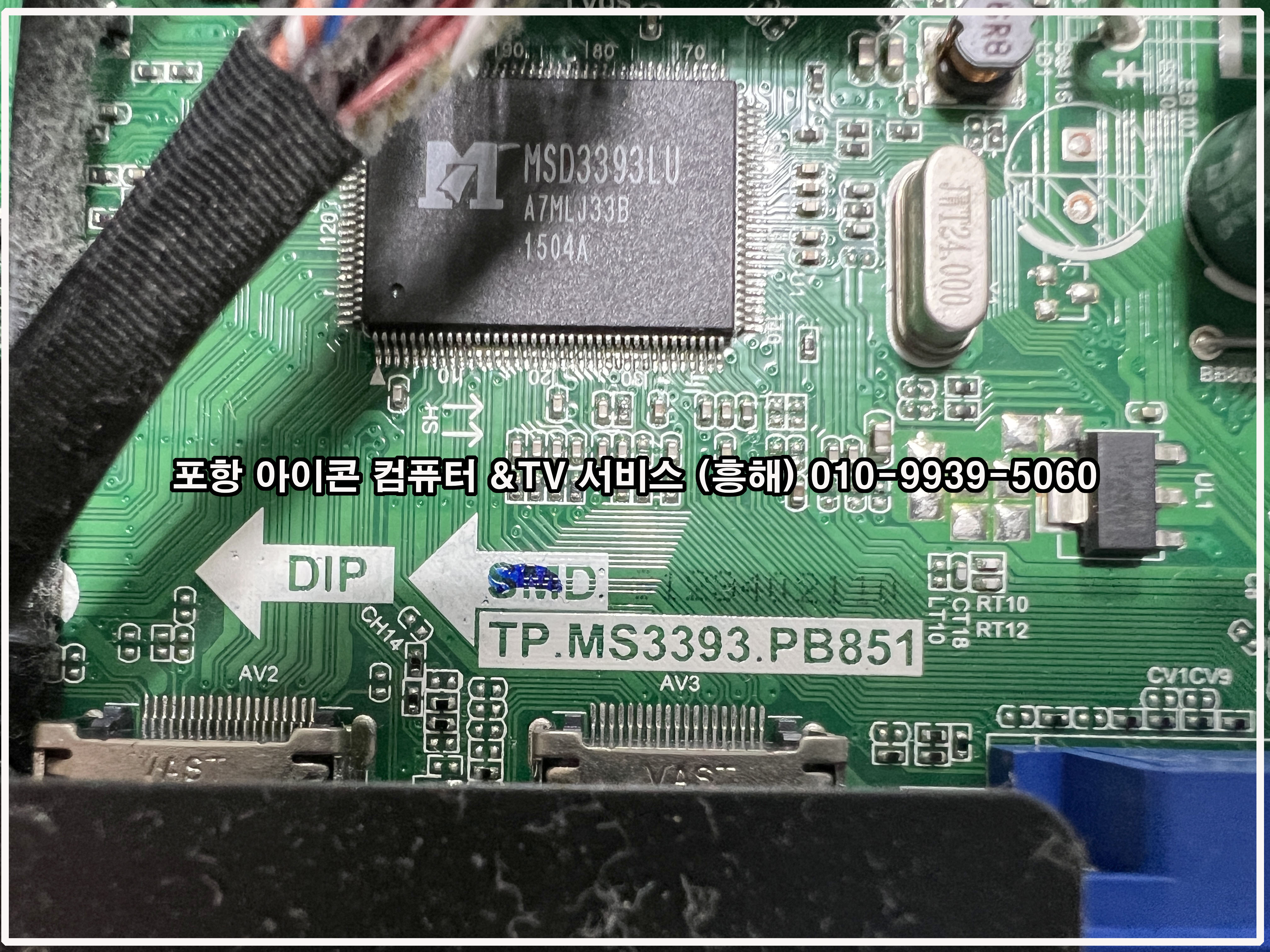

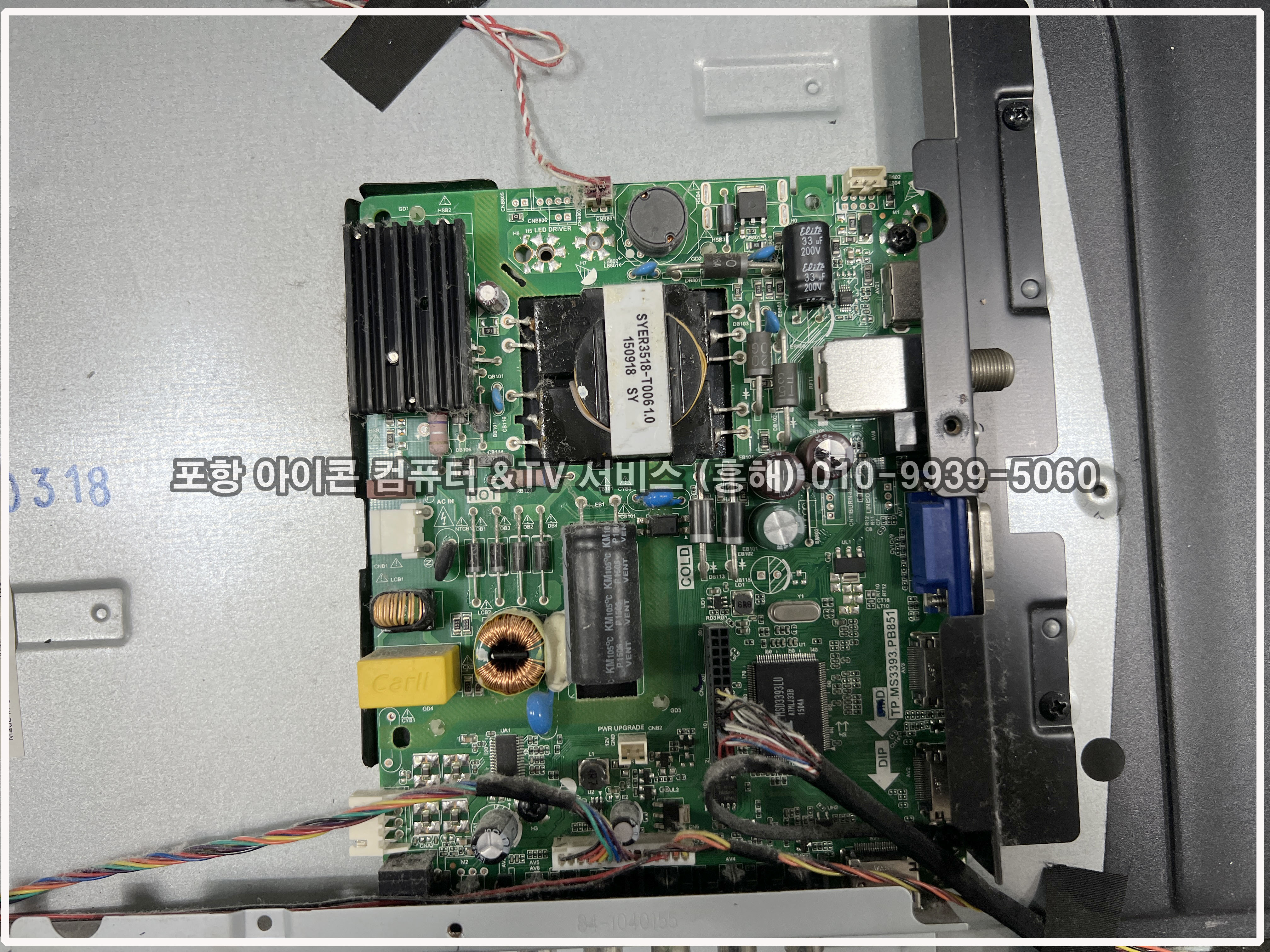

전원일체형 통합 메인보드로
구성된 모델입니다.
TM.Ms3393.PB851 메인보드가
사용되었습니다.
점검 시 문제가 없었습니다.

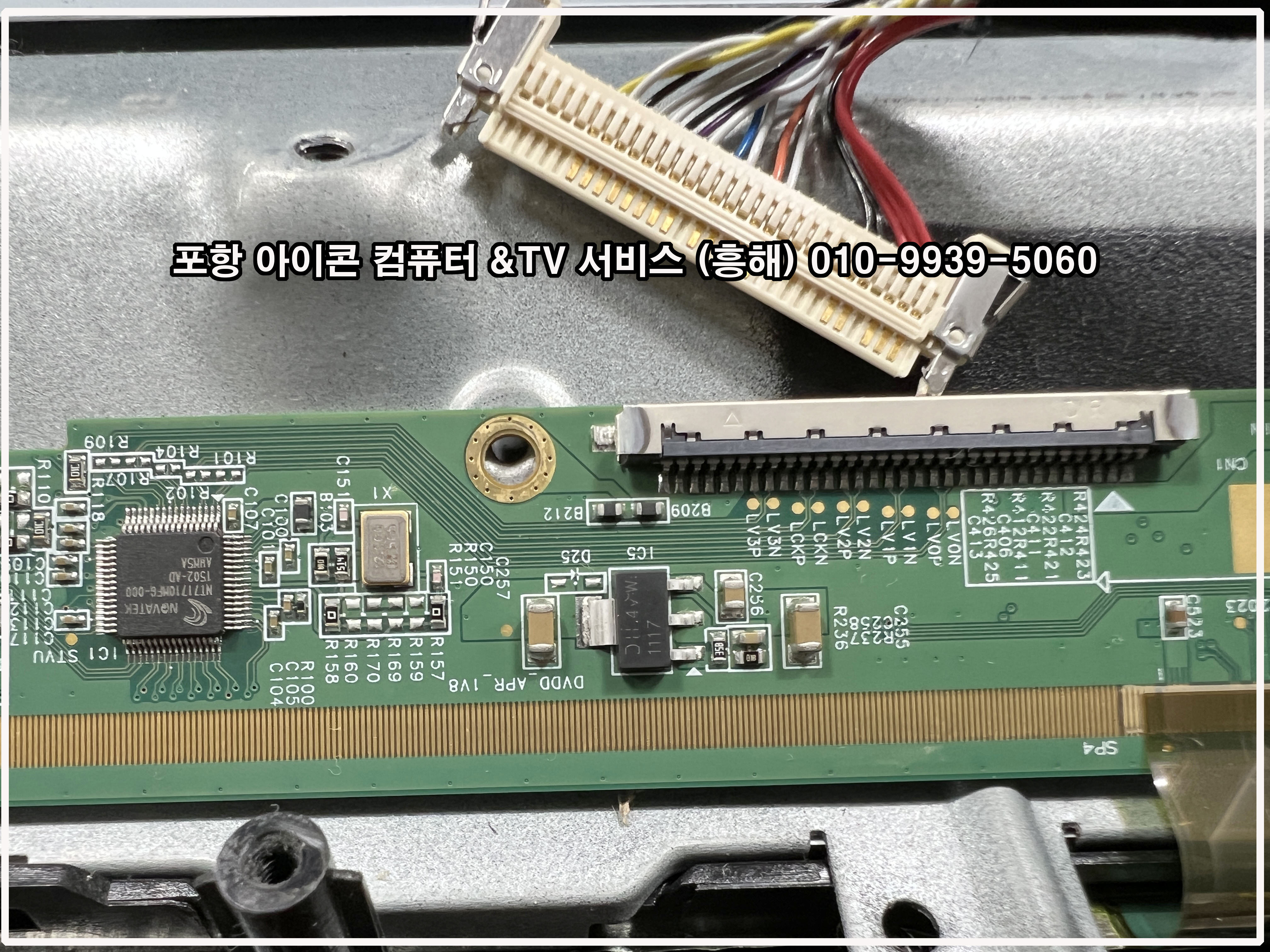

액정과 연결된 소스보드입니다.

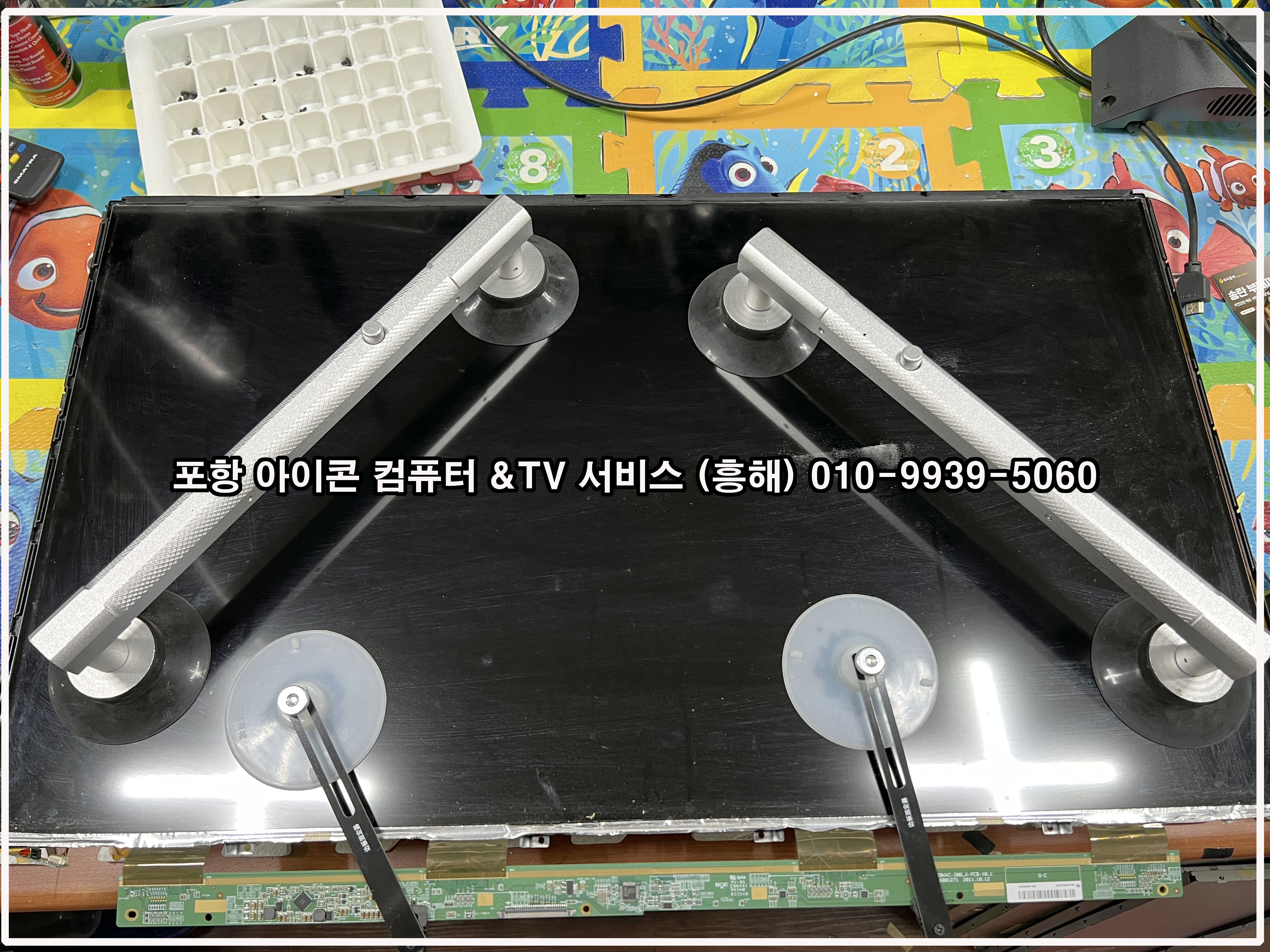

백라이트를 수리를 하기 위해서
전용 장비를 이용해서 분해 작업
을 합니다.

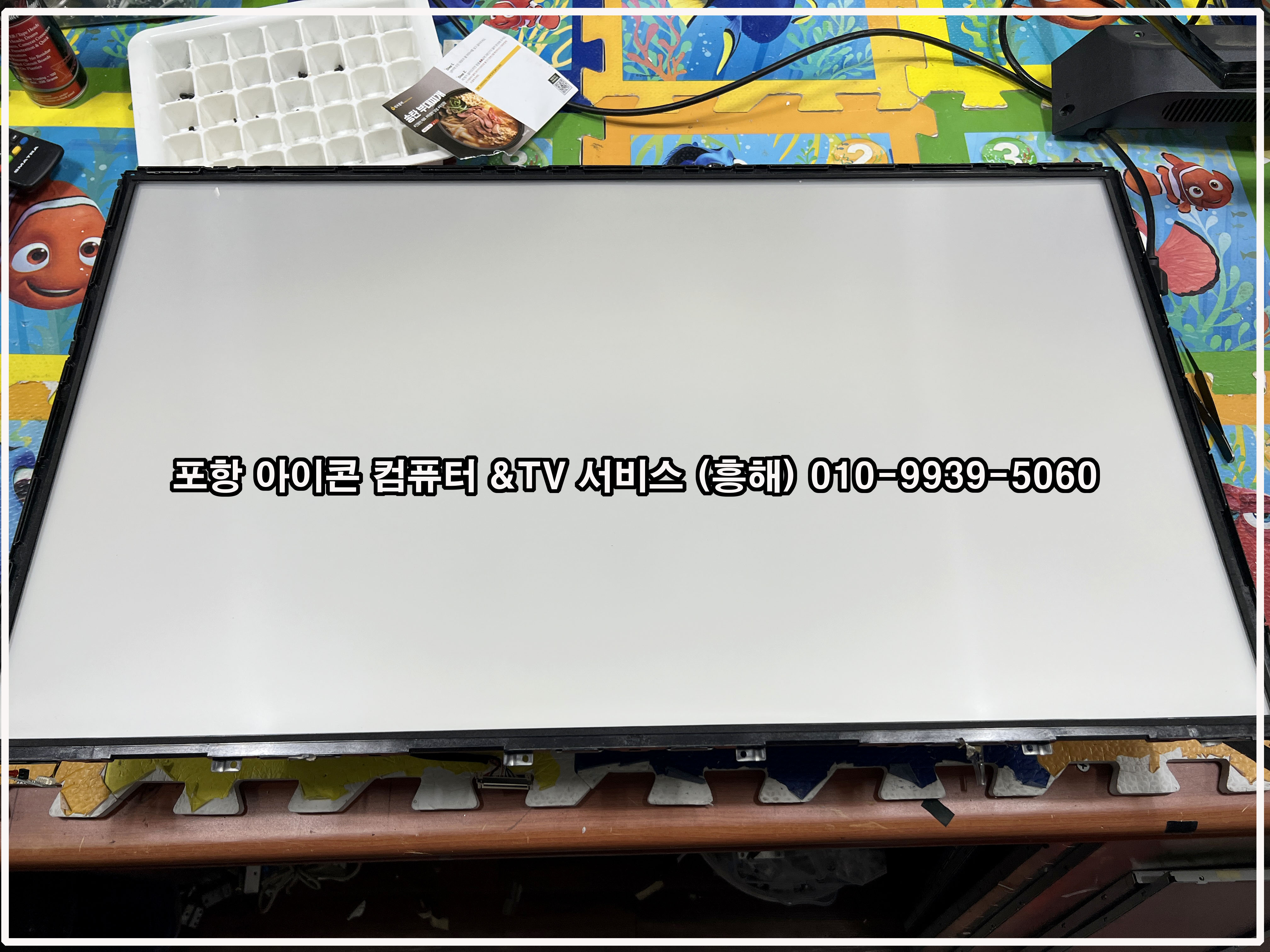

액정(패널)을 들어내고 나면
사진처럼 반사필름, 도강판
반사지, 백라이트 모듈로 구성
되어 있습니다.

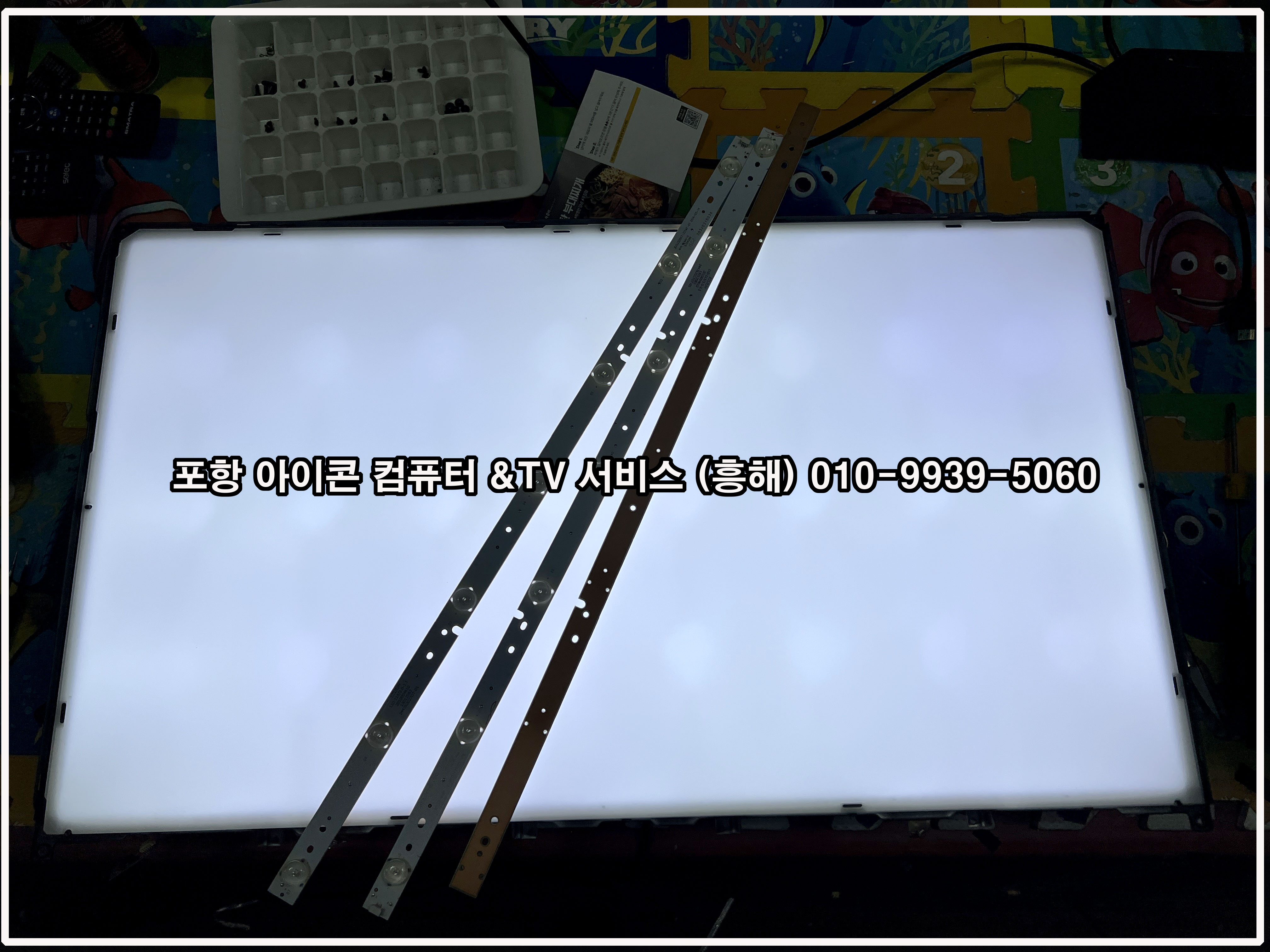

고장 난 백라이트를 모두 걷어내고
신품 백라이트로 교체 수리 하였습니다.

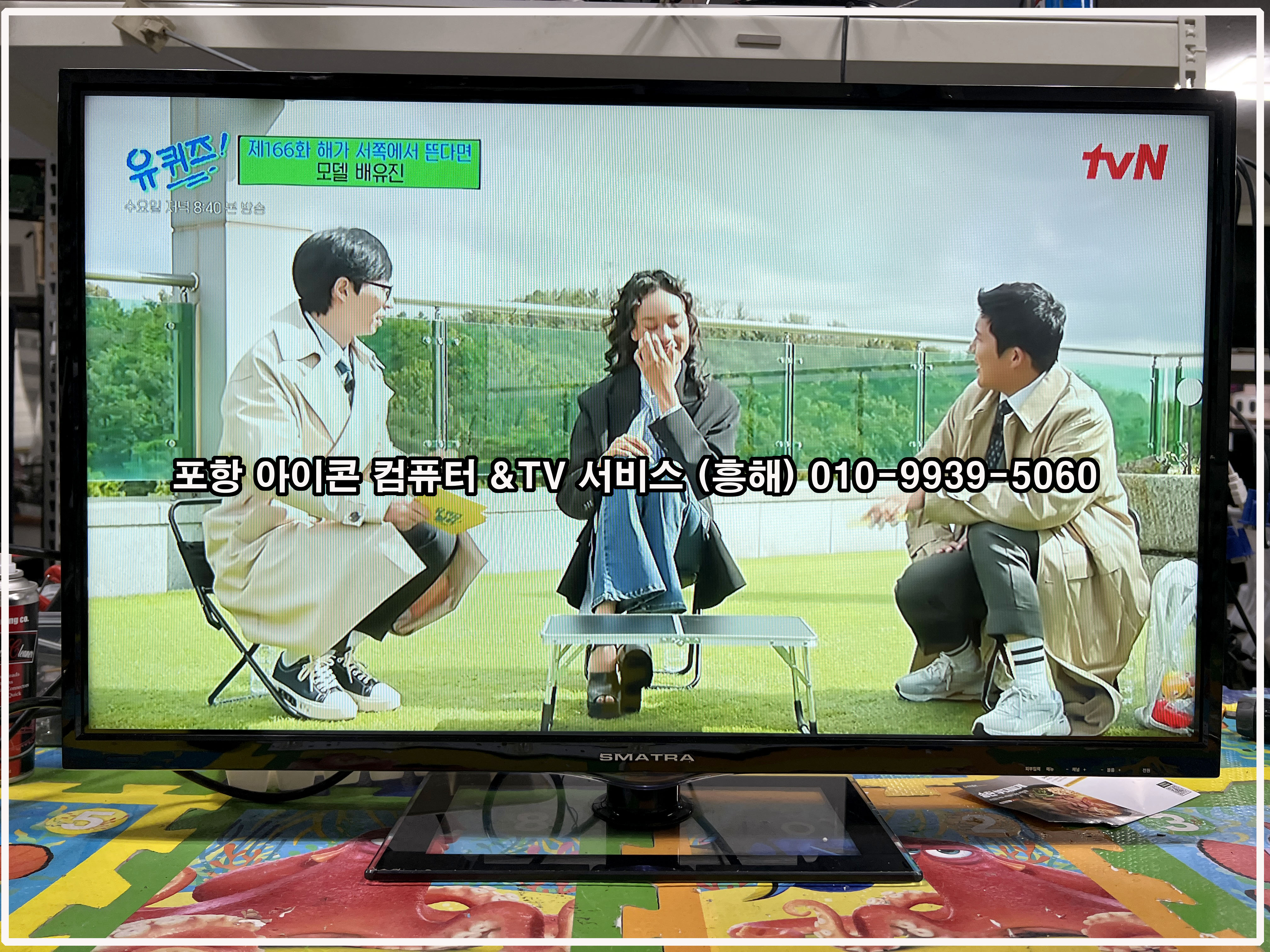

백라이트 수리 후 액정을
연결해 영상 잘 보이는 것을
확인하는 사진입니다.
고장 난 백라이트입니다.
열화로 LeD 다이오드가
단락이 되거나 쇼트로 불량이
납니다.
백라이트수리를 마무리하고
조립을 완료 후 시간이 두어(에이징)
테스트한 후 흥해읍 고객님께
출고하였습니다.
감사합니다.
