포항모니터수리 HM-2309W (주)현무정보통신 전원유 화면무~아이콘컴퓨터

   포항시 남구 상대동에 위치한 거래처 컴퓨터매장에서

   전원은 들어오나 화면이 안나오는 증상으로

   입고 되었습니다.~!~~!!



모델 : HM-2309W 판매처는 (주)현무정보통신이며  제조회사는 (주)에임하이글로벌

증상 : 전원을 켜면 전원LED 들어오나 화면이 전혀 나오지 않는 상태입니다.

수리내역 : 전원보드(립스보드) 불량으로 확인되어 불량부품을 교체 수리 하였습니다.





전원을 연결하여 스위치를 넣으면 LED엔 들어오지만 화면이 안나오는 상태입니다.~





전원LED는 들어와 있지만 화면이 안나오네요~~





모델명등 모니터대한 정보가 나와 있는 케이스뒷쪽 라벨입니다.~

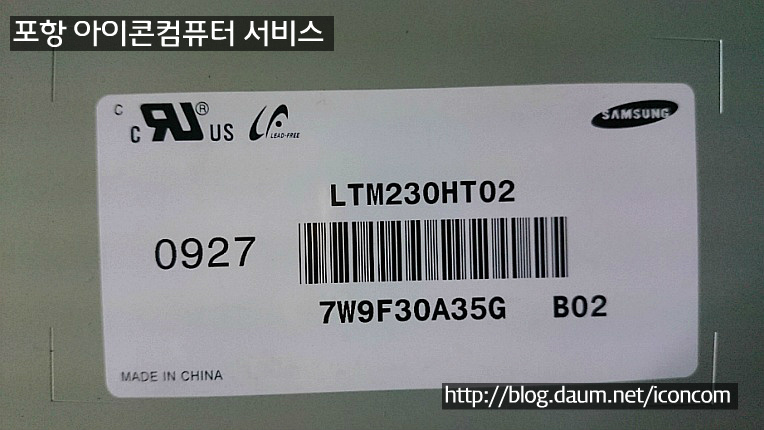

이모니터에 사용된 삼성 23인치 LCD모니터 입니다.~ 모델명과 제조국이 나와 있네요~~

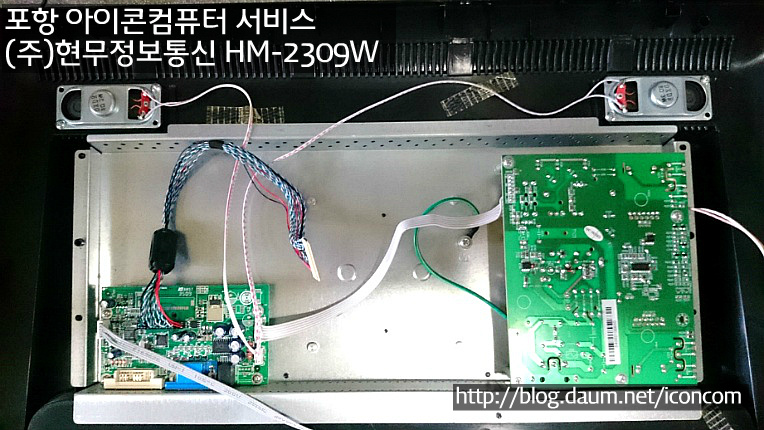

좌측이 AD보드이며 RGB 단자와 DVI 단자 오디오단자가 있습니다. 영상을 표시하는 장치 입니다.

우측엔 전원보드(립스보드)입니다. 전원관련보드이며 엘시디패널에 백라이트를 켜주는 역할도 합니다.~

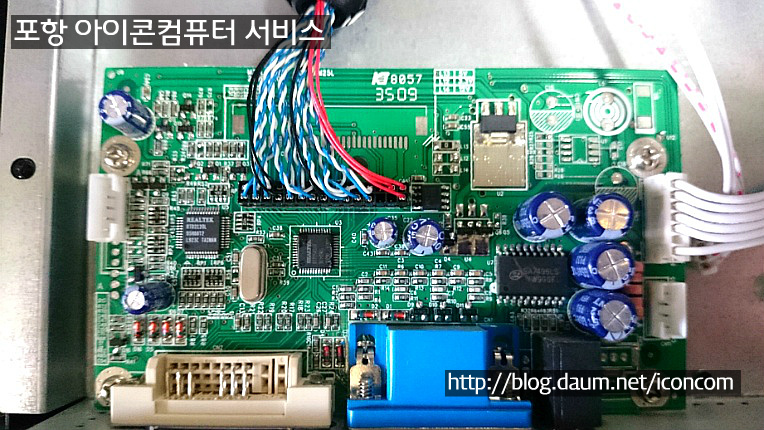

AD보드 점검결과 문제가 없었습니다.~!





문제가 된 파워보드입니다. 인버터단 불량으로 불량부픔을 교체 수리 하였습니다.~

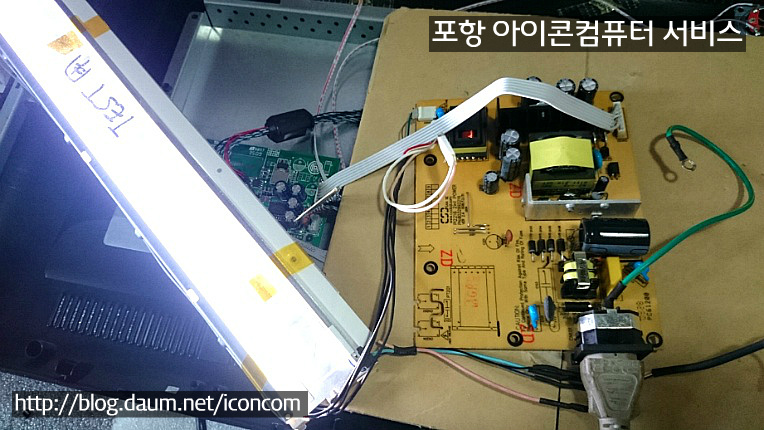

고장의 원인이 패널 백라이트를 켜주지 못하는 현상이 이었습니다. 지금 테스트용 백라이트를 먼저 연결하여 파워보드를 점검하고 있습니다.

백라이트가 잘켜져서 잘나오고 있습니다.





분해된 모니터를 조립하여 컴퓨터본체에 연결하여 확인하고 있습니다. 잘나오고 있습니다. 시간을 두어 테스트후 출고하였습니다.^^
