상대동 거래처에서 엘지23인치 모니터 전원이 이상해요!(포항북구모니터수리-아이콘컴퓨터)







포항시 남구 상대동에 우치한

거래처 컴퓨터매장에서

엘지 23인치 엘시디 모니터가

전원이 켜졌다가 안켜졌다 하는

불량으로 입고 되었습니다.



**

포항아이콘컴퓨터 서비스

각종 브랜드의

컴퓨터 / 모니터 / 노트북 / LED-TV

수리 합니다.



고장난 모니터(액정파손포함)

고장난 LED-TV(액정파손포함)

무료방문수거및 매입합니다.

**











엘지 23인치 LCD모니터

모니터입니다.

불량증상이 전원 켜질때도 있고

안켜질때도 있다며

불편을 호소 하시네요.



이모델은 사진에 보는것처럼

터치방식으로 되어 있습니다.

일단 버턴방식이 아니네요.











LG 전자

FLATRON W2361V-PF

엘지전자 중국공장에서

만들어졌습니다.









점검을 위해서

분해작업을 합니다.

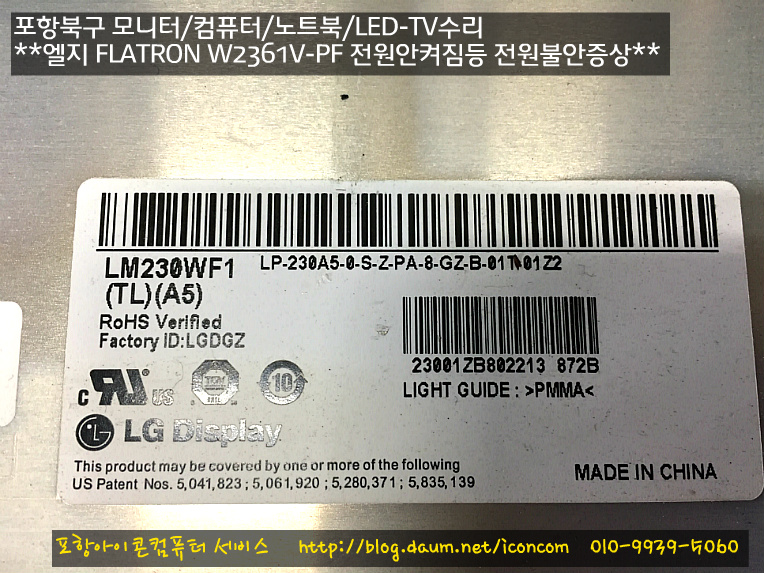

엘지디스플레이

LM230WF1-TLA5 모델이며

CCFL 방식의  LCD모니터















AD보드와 립스(전원)보드 입니다.













전원보드를 점검 합니다.











AD 보드도 점검해봅니다.









테스트용  백라이트(CCFL)을

이용하여 백라이트

테스트도 해봅니다.



OSD보드가 메인전원 터치와

분리되어 있습니다.

????

전화로 고객님께 물어보니

OSD 메뉴가 오작동하여

수리를 한번 받았는데도 계속 이상증상이

나와서 OSD메뉴 버턴을 빼놨다고

합니다.











6구 OSD(메뉴,소스,상하,오토)가

모니터 우측 사이드에 있습니다.

이보드를 분리를 해놨다고 하네요.

원인은 버턴불량으로

6개 모두 올 교체 해줍니다.

그리고 다시 터치에 연결을 해주니

전원켜고 꺼고가 잘됩니다.











전원이 잘켜지고 잘꺼지는것을

확인한 후에 모니터를 조립합니다.

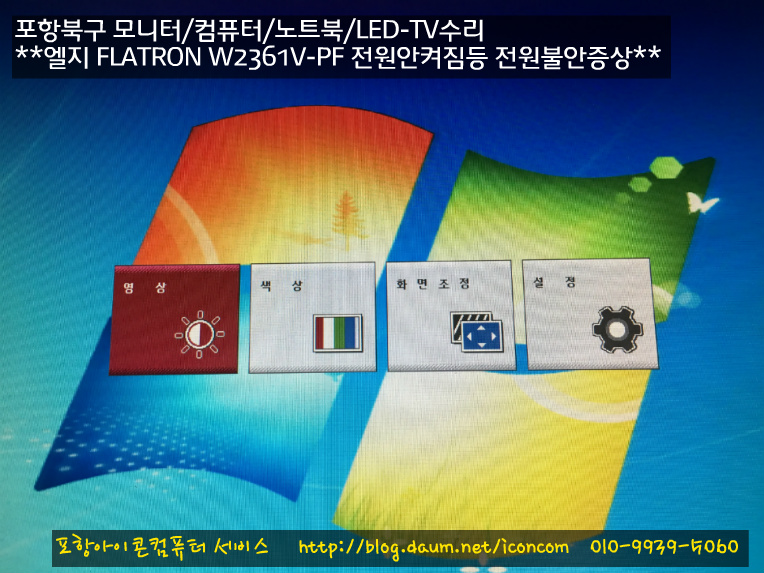

우측 메뉴버턴을 누르면

메뉴표시가 잘나오네요.

그전엔 메뉴보드를 빼놔서

사용을 할수가 없었습니다.



전원터치역시 사용할수

없었다고 하네요.











전원보드쪽에 불량같았는데

아니었구요!!

OSD 메뉴 버턴불량으로

버턴 올교체 수리후 불량증상이

없어졌습니다.





지금까지 엘지23인치 전원 잘안켜지고

안꺼지는 불량증상 수리기 였습니다.
