상대동에서 삼성22인치 화면이 나왔다가 꺼져요!!(포항북구모니터수리-아이콘컴퓨터서비스)















포항시 남구 상대동에

위치한 거래처 컴퓨터 매장에서

삼성22인치 LCD모니터 전원을

켜면 1초(?) 나왔다가

바로 꺼지는 증상으로 입고

되었습니다.





**

포항 아이콘컴퓨터 서비스

에서는

각종 컴퓨터(조립,메이커)수리

 LCD,LED모니터 수리

노트북 수리

노트북액정파손 수리

LED-TV수리

및

고장난 모니터(액정파손포함)

고장난 LED-TV(액정파손포함)

무료방문 수거및 매입합니다.

**

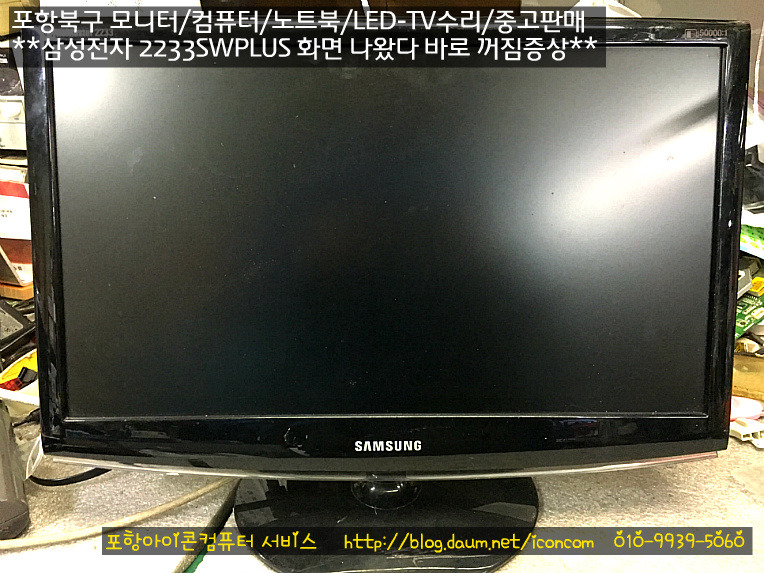

화면 켜졌다 바로 꺼지는

불량증상입니다.











삼성전자에서 나온

22인치 LCD모니터 입니다.

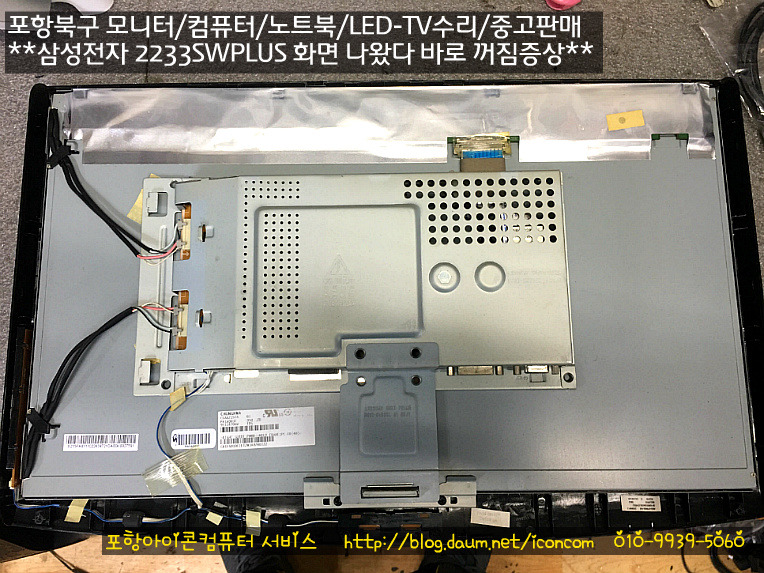

수리를 위해서

뒷커버를 분해 하였습니다.

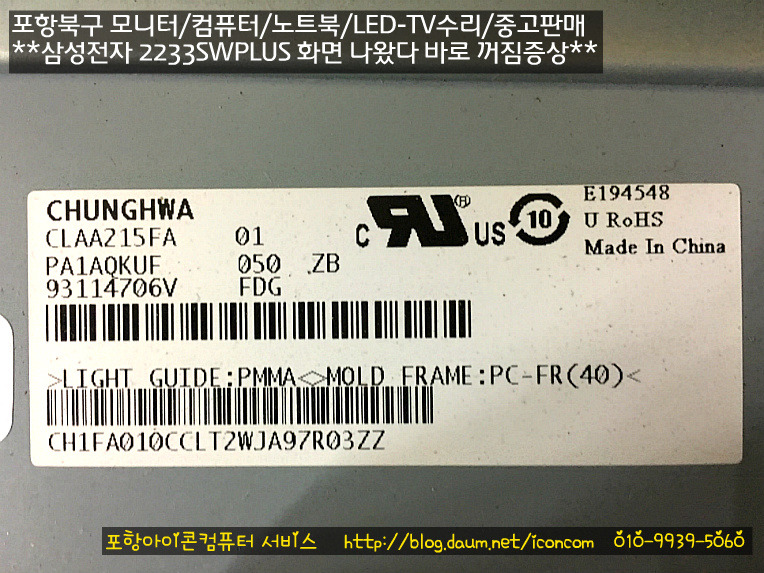

이모니터에 사용된

청화(CHUNGHWA) 21.5인치

액정 입니다.



모델명은  CLAA215FA 입니다.

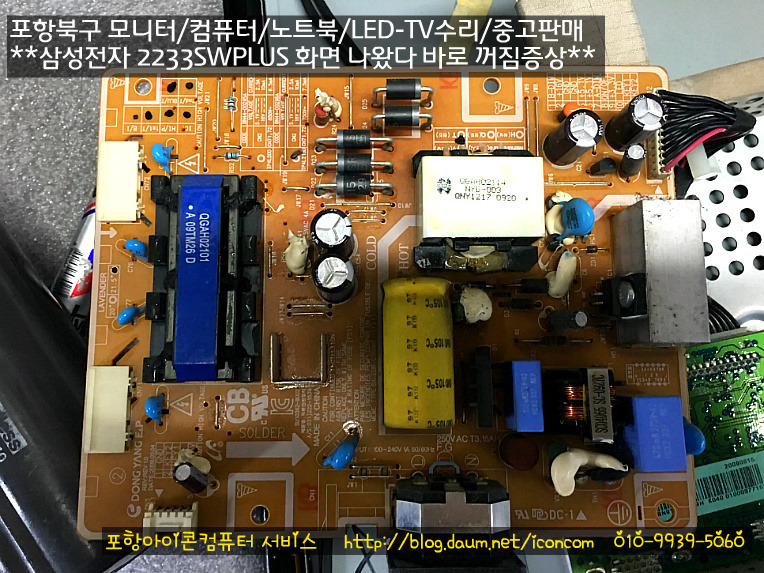

먼저 파워보드를 점검

하여보았습니다만

별문제가 없어 보입니다.

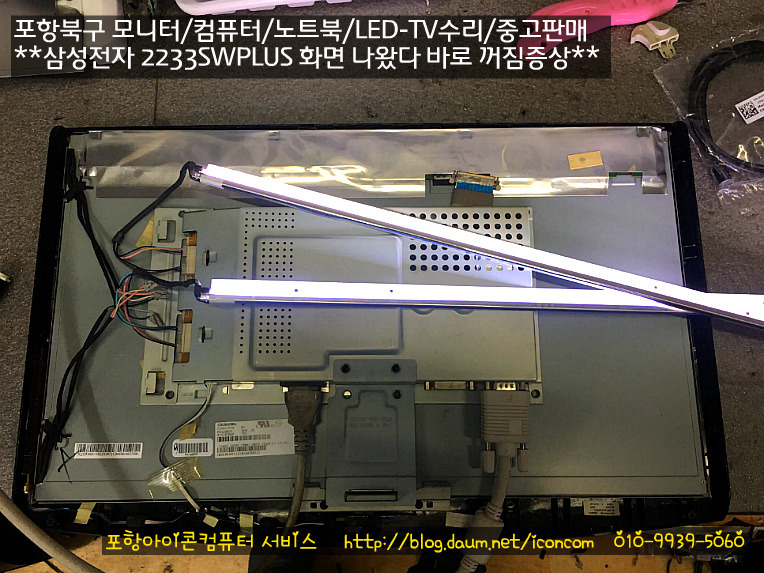

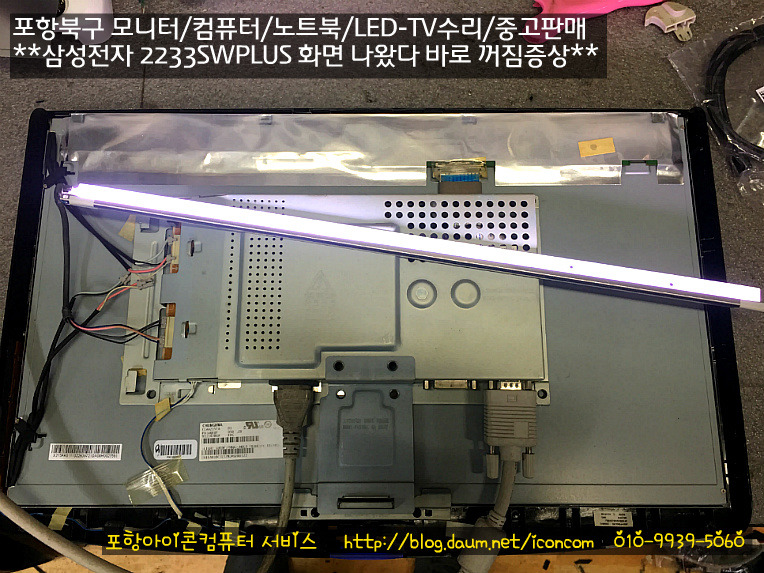

그리고 파워보드 인버터단

을 점검 하기 위해 테스트용

CCFL(백라이트)를 연결하여

봅니다.



CCFL이 잘켜지며 꺼지지 않고

계속 켜져 있습니다.



그럼 의심할수 있는것이

바로 액정에 있는

백라이트를 점검 합니다.

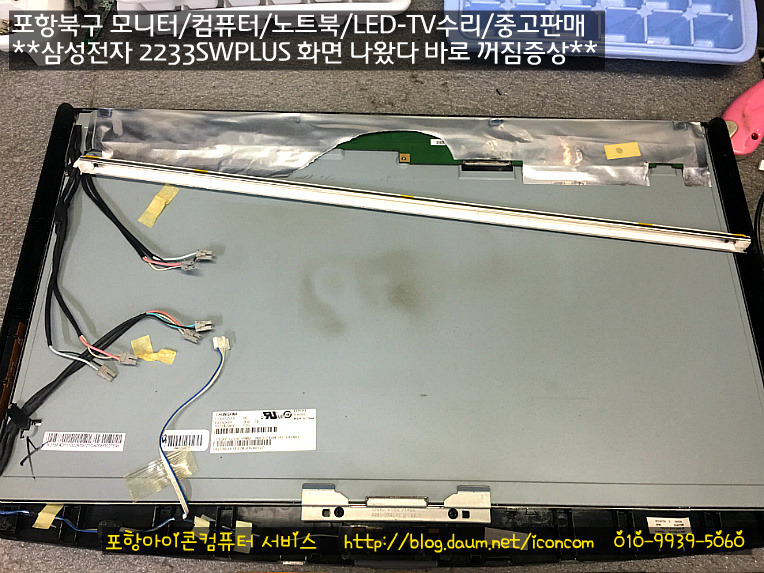

액정백라이트(CCFL) 한개와

테스트용 한개를 연결하여

상,하 CCFL을 점검합니다.









점검 결과 역시 액정

백라이트 불량입니다.



바로 교체 작업을 합니다.

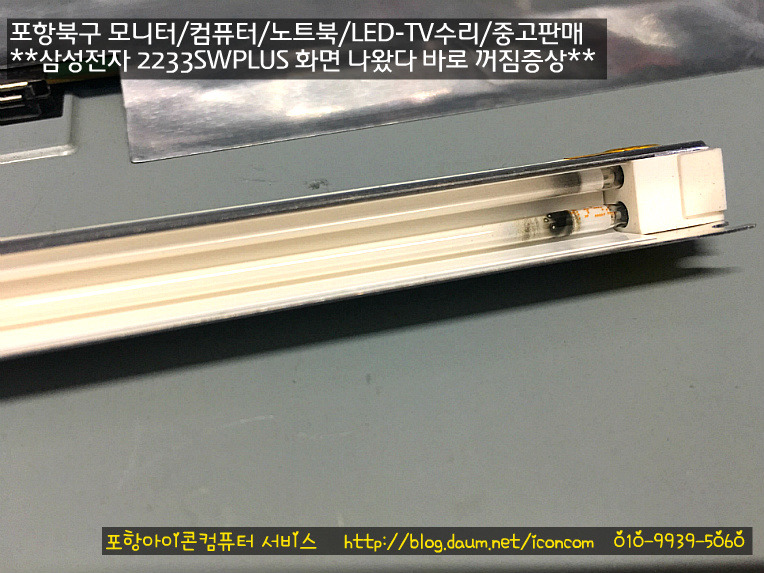

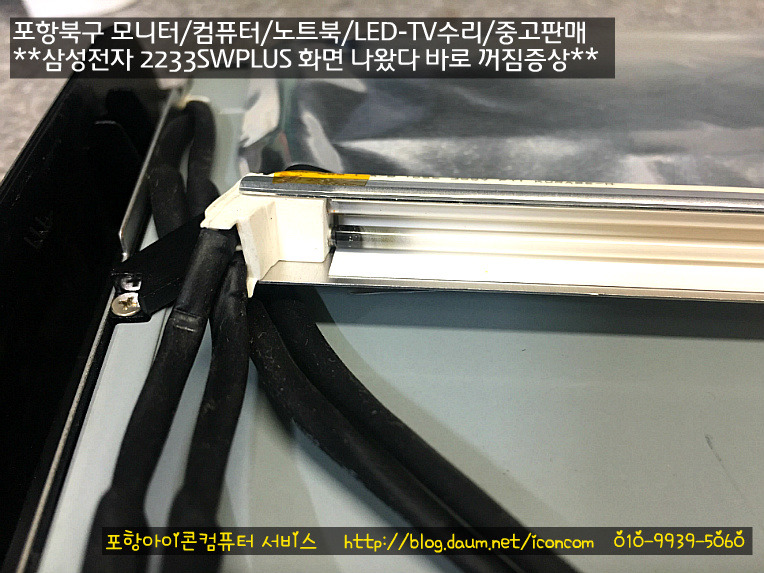

사진에서 보는것 처럼

백라이트가 열화로 인하여

새카맣게 되어 끊어져 있는 상태

입니다.







각 2개식 상하

4개의 백라이트가 연결

되어 있습니다.





불량난 백라이트를 교체 합니다.

아주 조심스럽게

작업을 마무리 하였습니다.

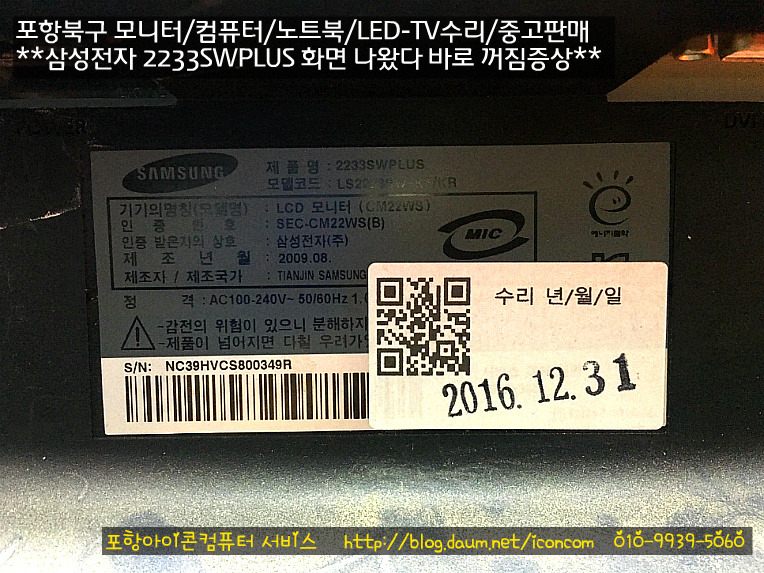

삼성전자  2233SWPLUS

2009 년 8월 에 제조 되었습니다.

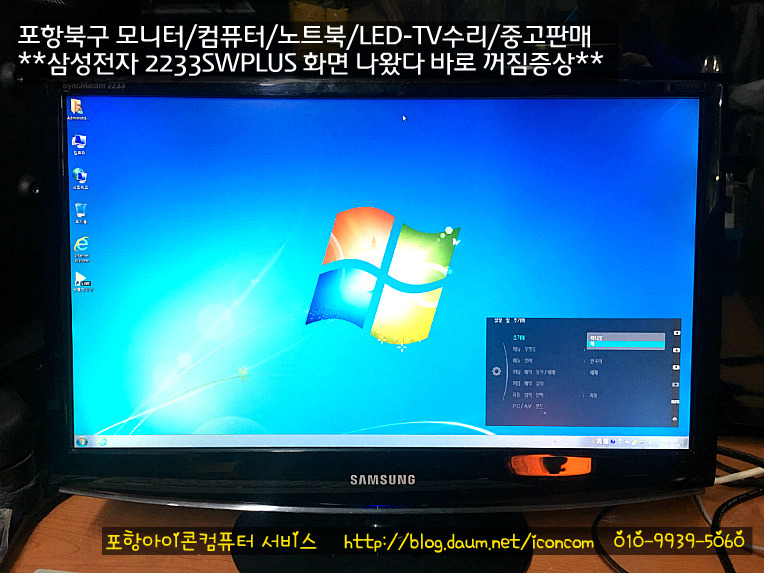

이제 화면이 잘나오고 있습니다.

시간을 두어 테스트한후

상대동에 있는거래처 컴퓨터

매장으로 출고 하였습니다.







백라이트 수리후 화면이

잘나오고 있습니다.
