하이얼전자판매(주) LE32T1F Led-TV 음성은 들리고 화면이 안나와요!(포항하이얼전자티비수리-아이콘컴퓨터TV서비스)

포항아이콘컴TV 2020. 12. 24. 05:07

문자로 고장 난 티비 모델을 보내시고

전화상담 후 방문하여 주셨습니다.

전형 적인 백라이트 불량처럼 보이네요.

점검해서 수리 합니다.







사진처럼 영상이 안 보입니다.

백라이트 불량처럼 보이네요.

간혹 다른 부품이 고장 나서 영상이

안 나올 수도 있으니 점검해서 확인

합니다.











하이얼 전자 32인치 엘시디 티비 후면입니다.







사진처럼 티비 후면에

보시면 모델명이 나온 스티커 부분이

있습니다.

사진 찍어서 먼저 문자로 주시면

상담 시 빠른 답변을 드릴수 있습니다.

중소기업 제품은

종류가 정말 다양합니다.



하이얼전자판매(주)

LE32T1F 32인치 모델입니다.

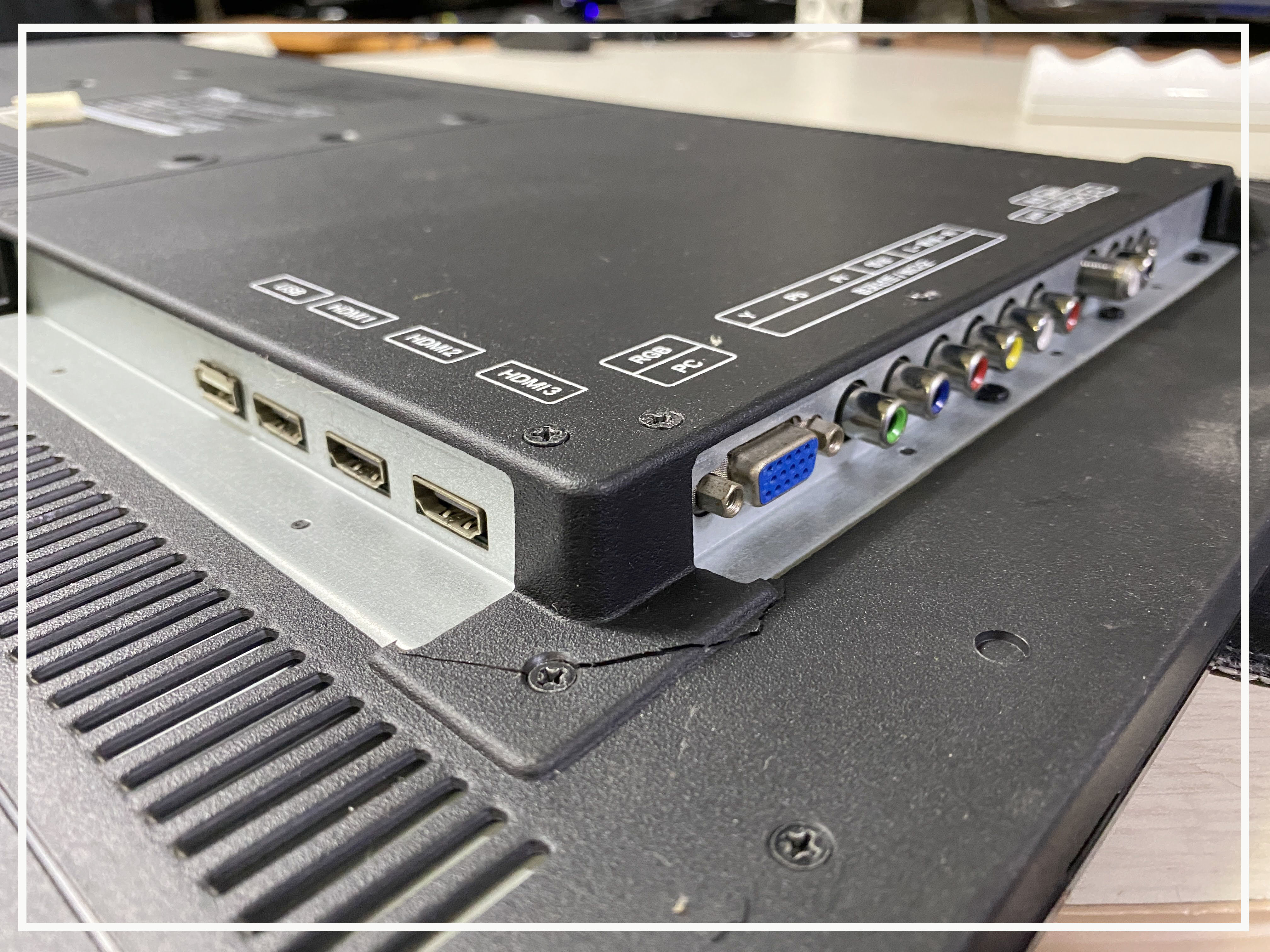

외부 입력 단자 들입니다.

요즘은 주로 HDMI 단자를

많이 사용하지요.

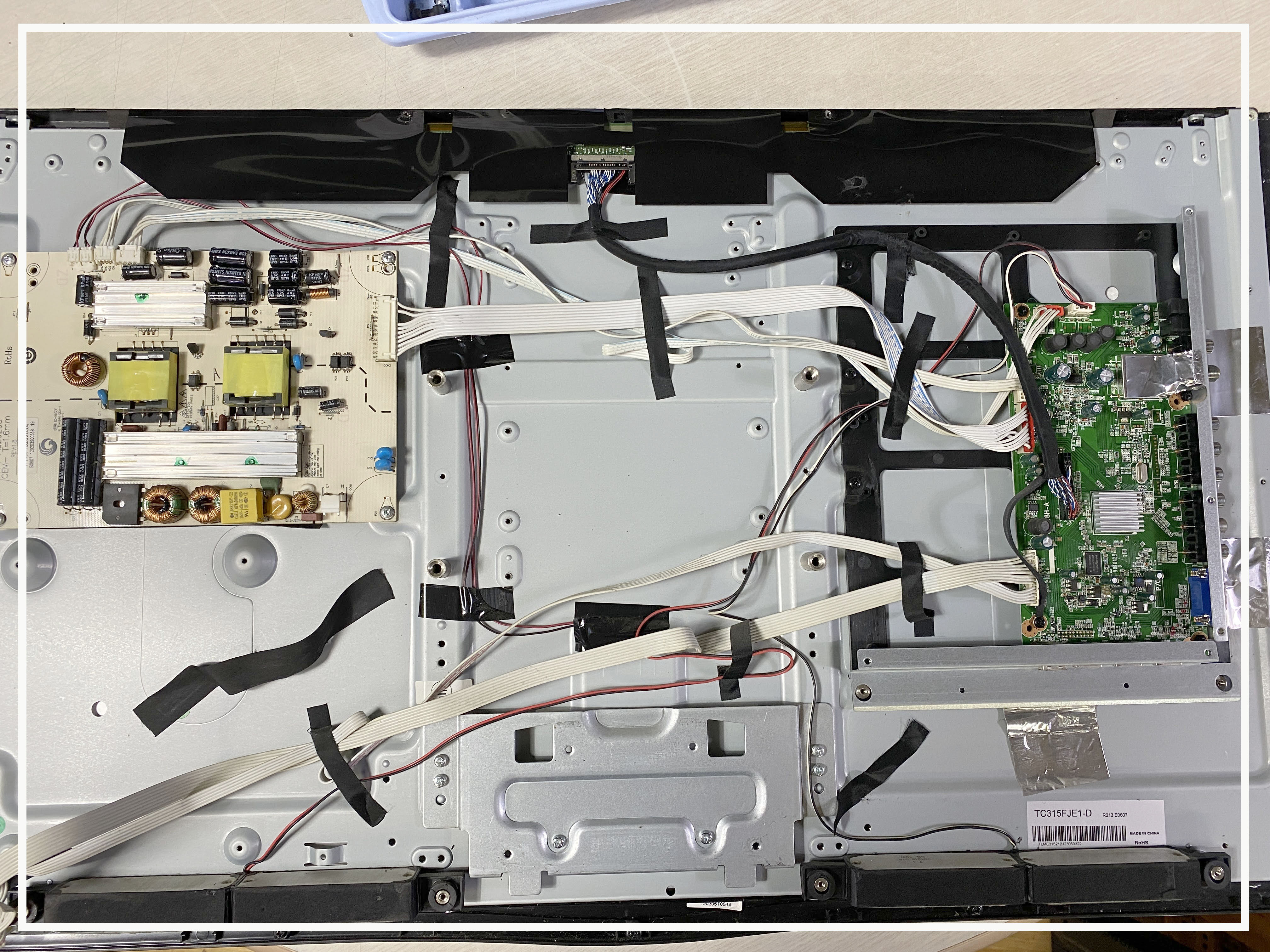

티비 뒤커버를 분해한 사진입니다.

파워보드 영상보드로 구성되어

있습니다.

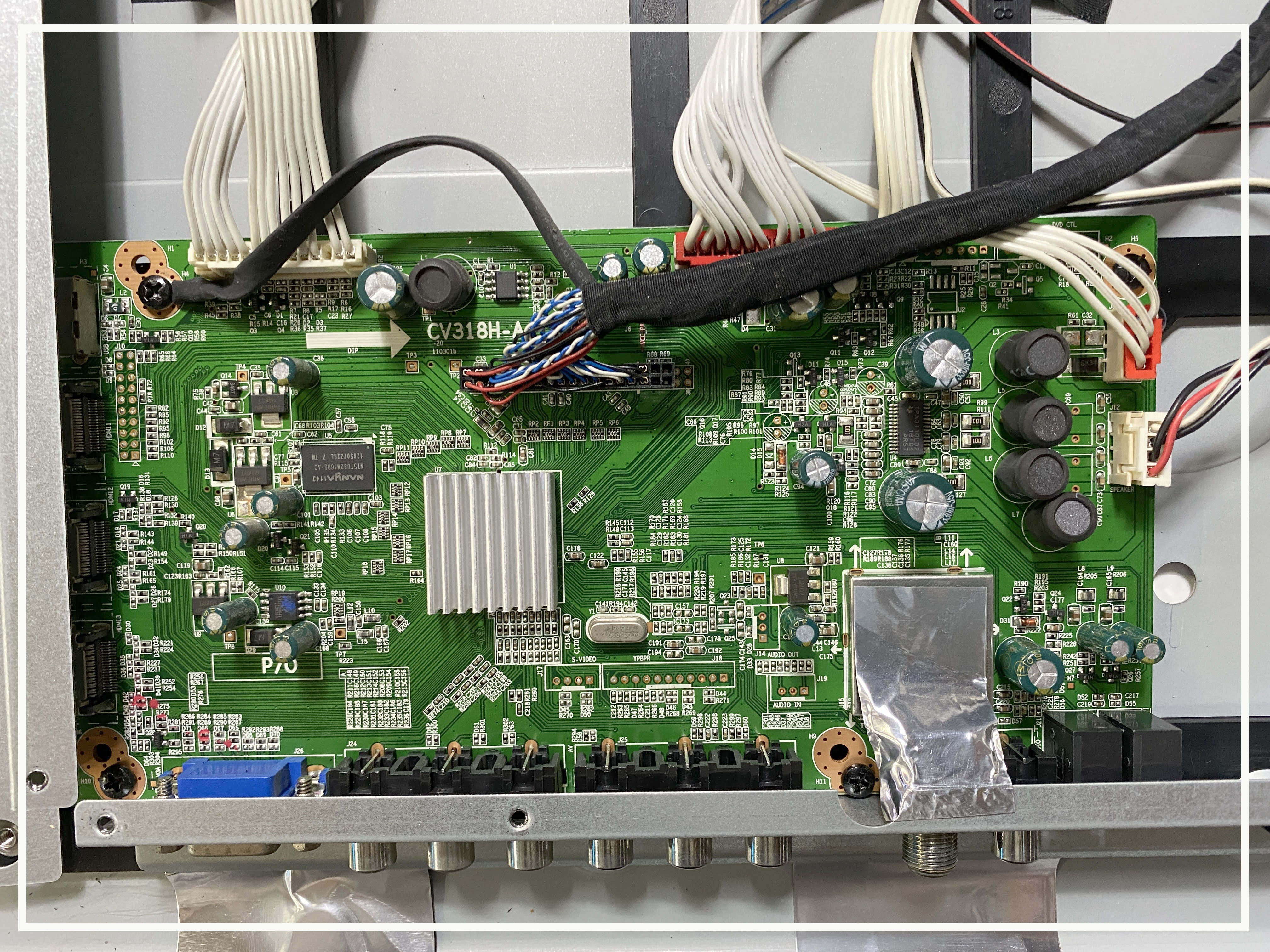

영상(메인보드)은 문제가 없습니다.

(메인보드 영상 테스트기로 체크합니다.)

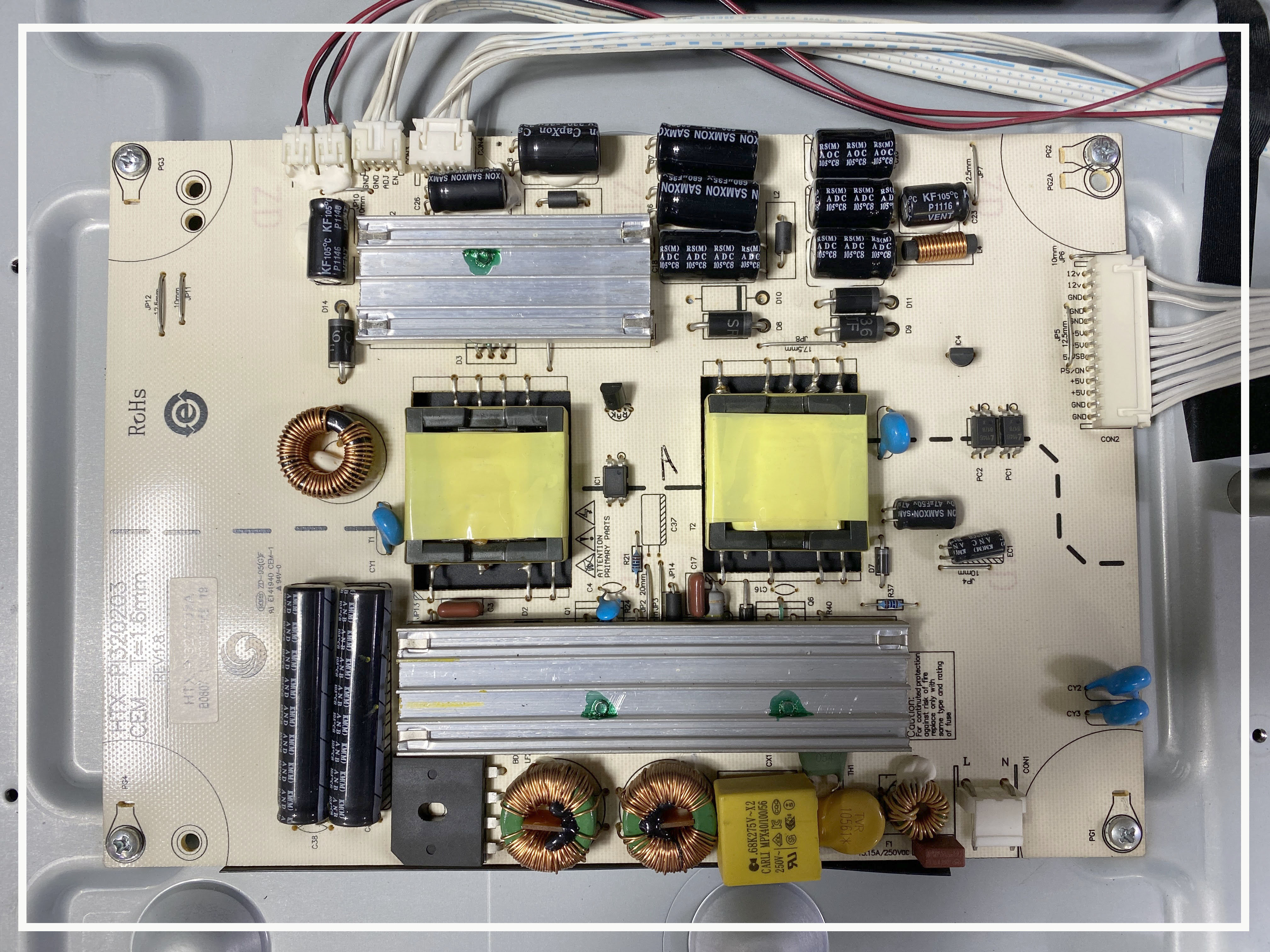

백라이트가 안 켜지는 것은 백라이트

다이오드 모듈 자체 불량도 있지만

파워보드에서 전압이 불안하면

백라이트를 못 켤 수 있습니다.

테스트해보니 파워보드도 문제가

아니네요!!

남은 것은 백라이트 자체입니다. ㅠㅠ







액정(패널) 분해 작업합니다.

리스크가 많으므로 신중하게

작업을 합니다.

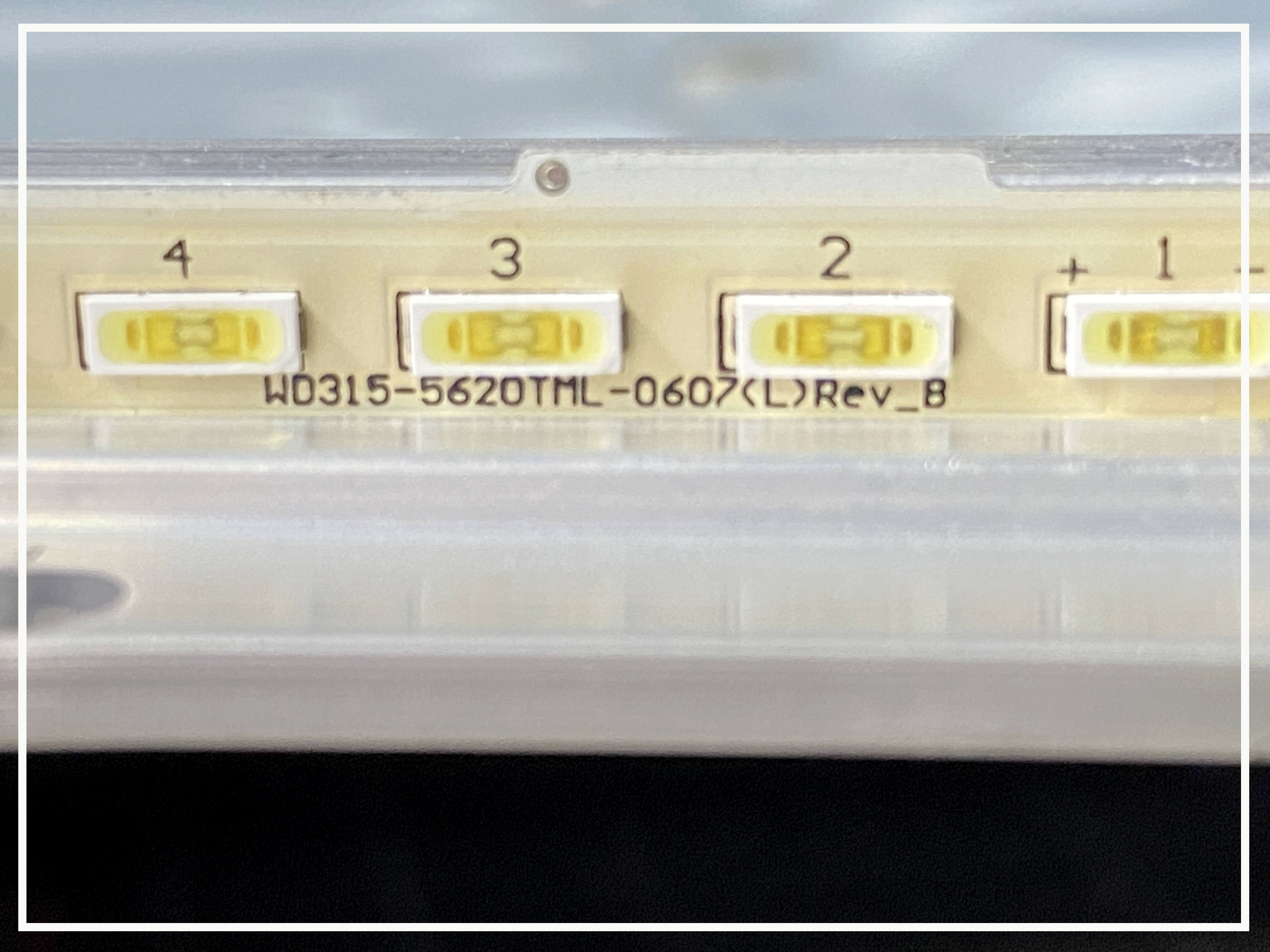

오랜 시간 사용으로 노후된 엘리디 다이오드

사진입니다.

이 모델은 엣지형 방식의 백라이트가

사용되었습니다.

다이오드 수십 개 중 한 개라도 불량이면

전체적으로 꺼지게 되어 있습니다.

직열 방식으로 보호회로가 동작 합니다.









문제가 된 엣지형 엘리디바를

올 교체 수리합니다.

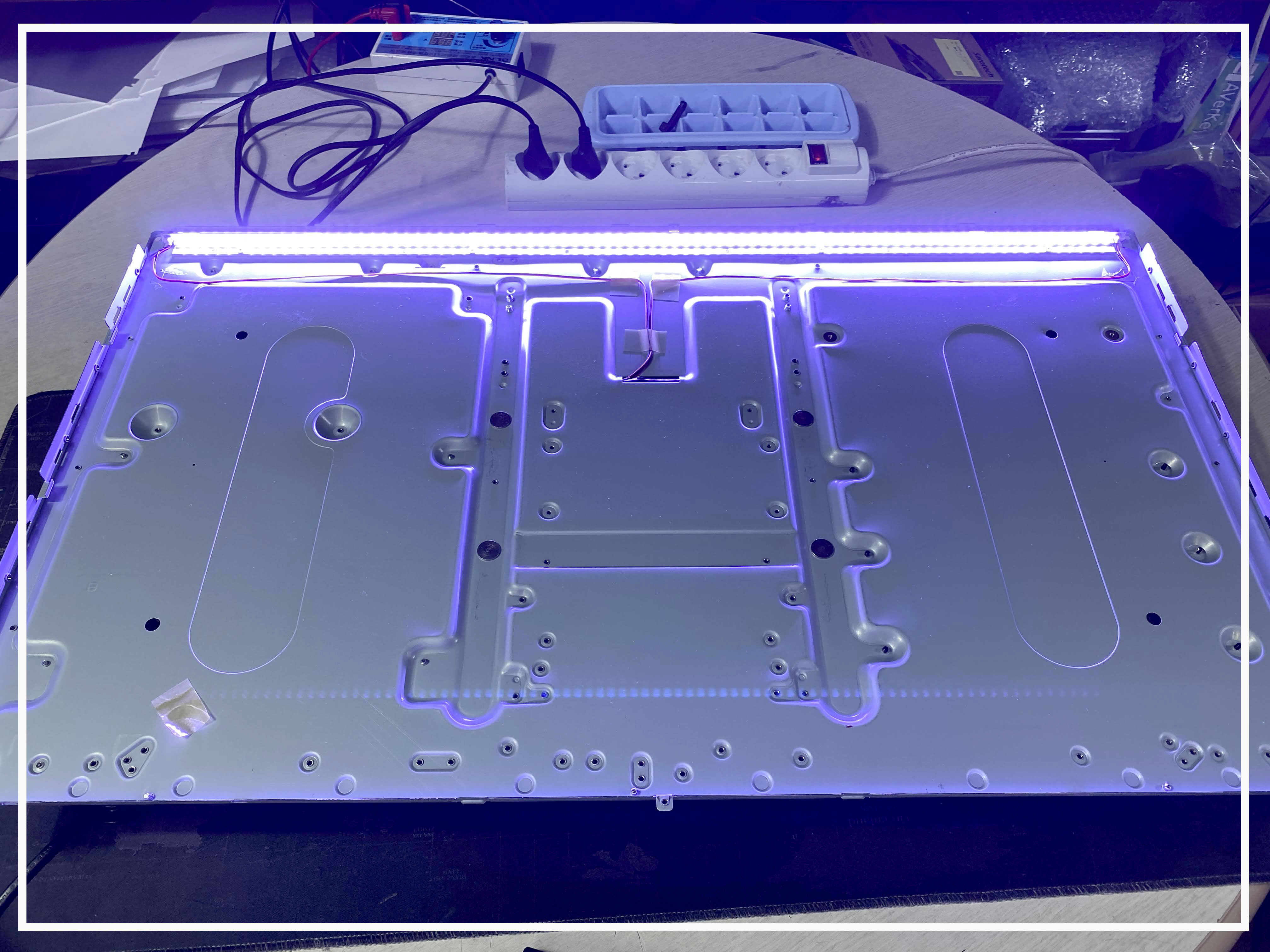

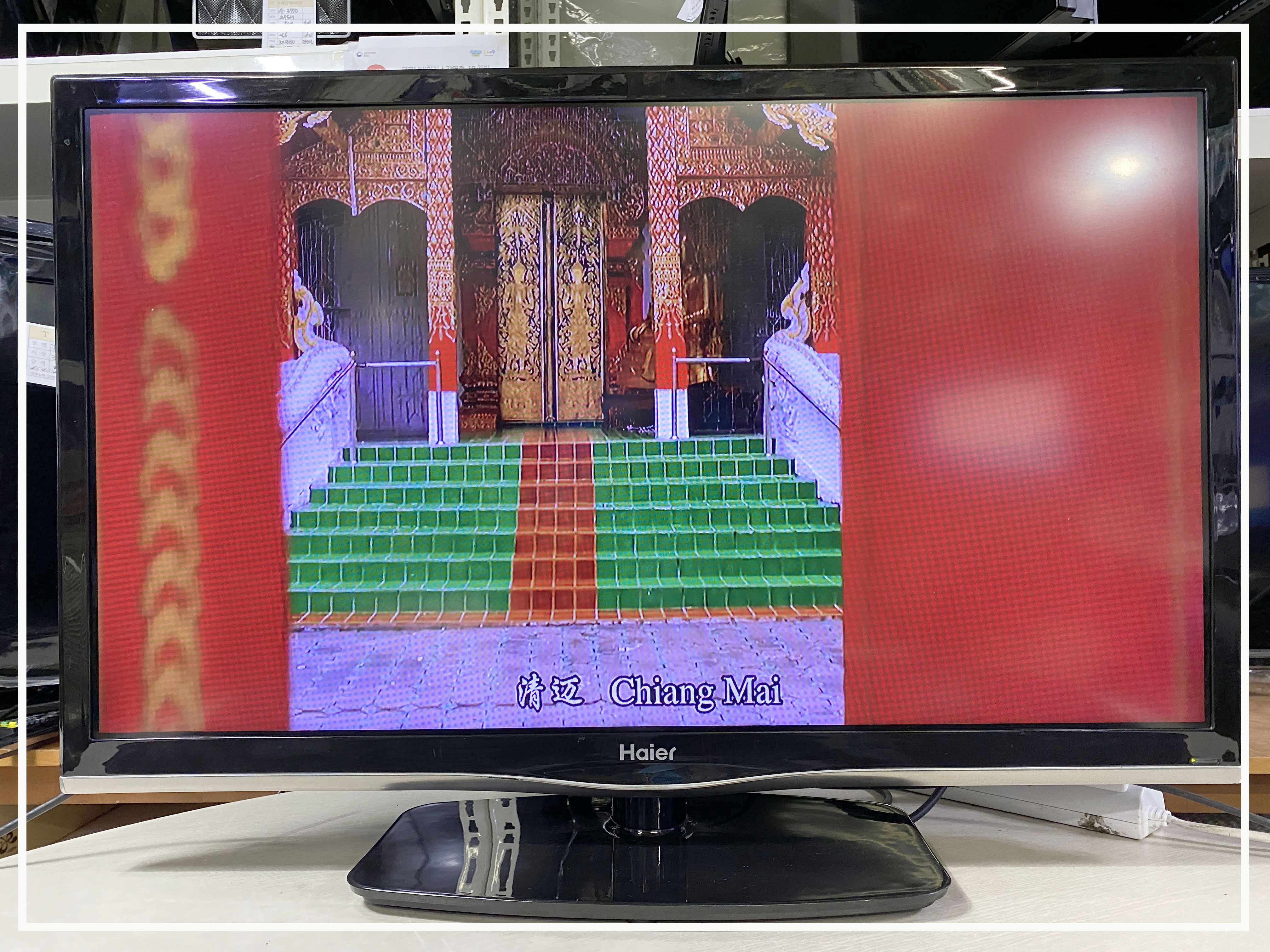

수리 후 사진처럼 전체가 잘 켜지는 것을

확인합니다.









이제 백라이트 수리 후 영상과 음성이

잘 나옵니다.

수리가 잘되었습니다.





백라이트 수리 후 영상과 음성이 잘 나오는

것을 확인하는 동영상입니다.



하이얼전자 32인치 음성만 들리고

화면이 안 나오는 불량으로 백라이트 수리 후

고객님께 출고하였습니다.
