elo ET1547L-8CWC-1-G 15인치 산업용 터치 모니터 영상이 이상해요!(포항 산업용모니터수리-아이콘컴퓨터TV서비스)

포항아이콘컴TV 2020. 12. 28. 07:04

거래처 매장에서 수리 의뢰가

들어왔습니다.

포항 철강공단에서 사용하는

산업용 모니터

영상이 백화가 되거나 화면이

잠시 나왔다가

꺼지는 불량 증상으로 입고되었습니다





전원을 켜면 화면이 백화(?)가 되어

영상이안 나옵니다.





또는 잠깐 화면이 나왔다가 꺼지는

불량입니다. 고휘도 엘리디 랜턴으로

비춰보면 영상이 보입니다.



증상을 보아 액정 백라이트 불량처럼

보입니다.



점검을 시작합니다.





불량 증상이 나오는 동영상







산업용 터치 모니터 후면입니다.

사이즈는 작아도 고가 장비입니다.

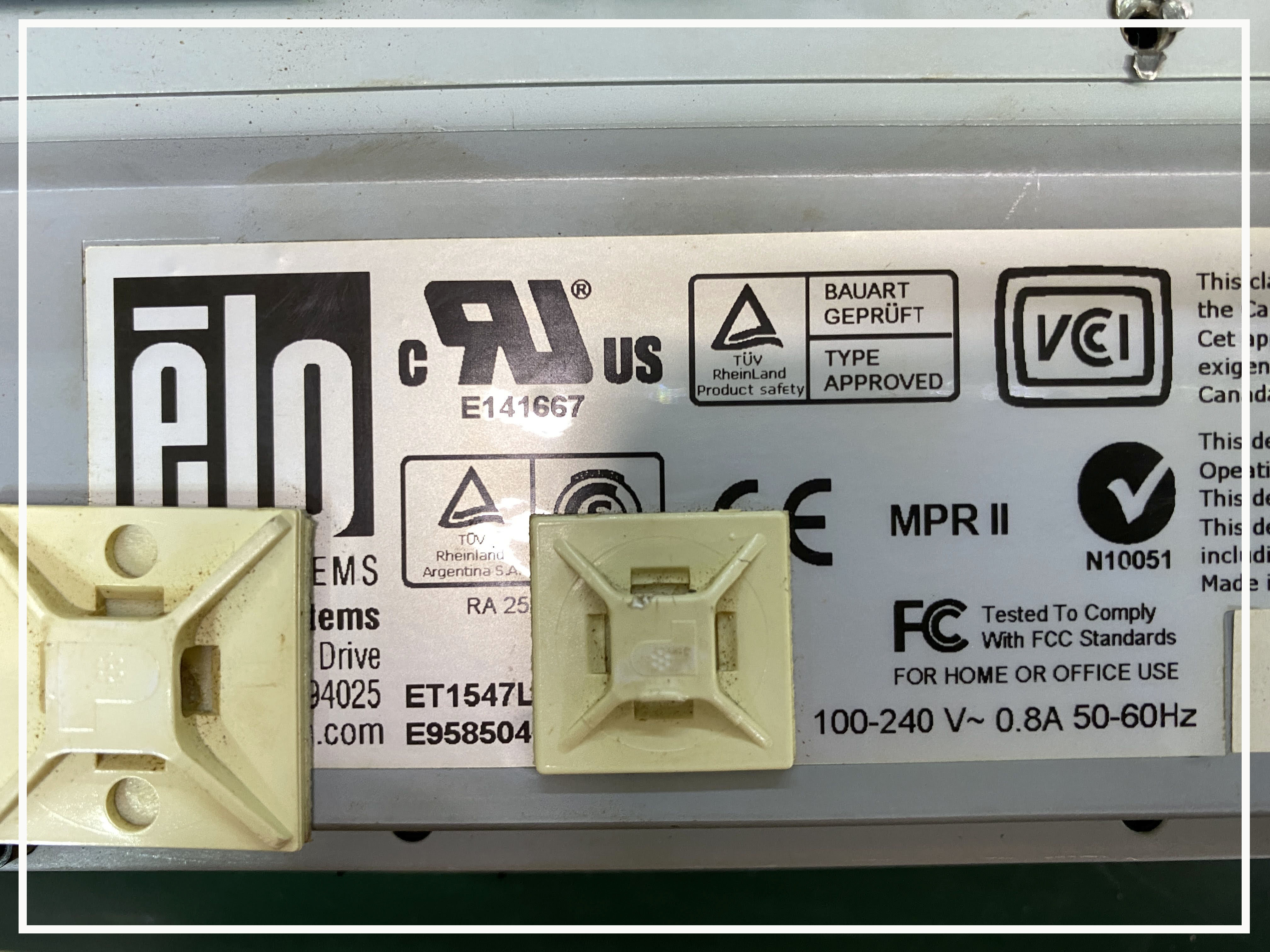

Elo TouchSystems

ET1547L-8CWC-1-G 모델입니다.



15인치 4:3 터치 모니터입니다.

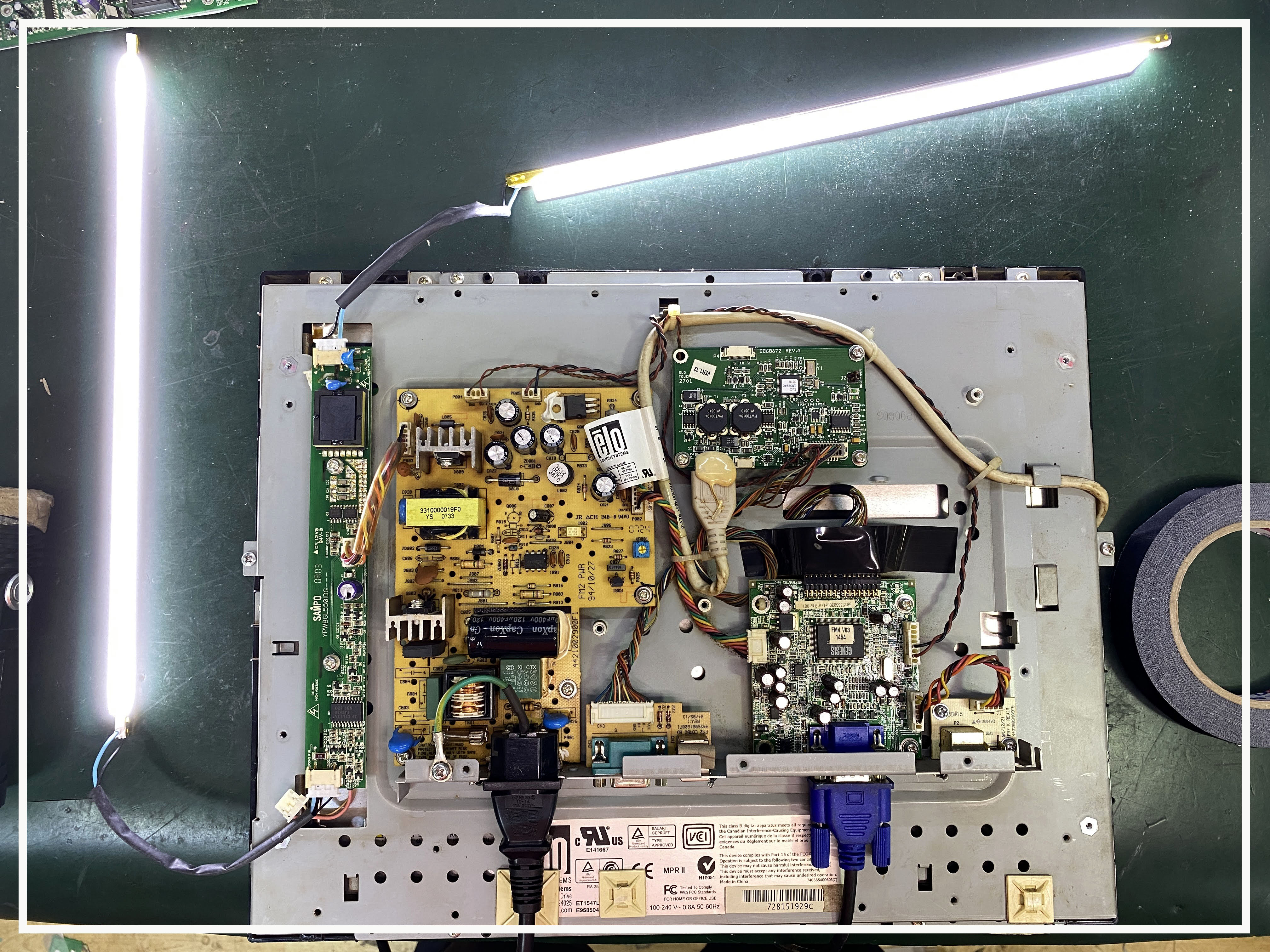

인버터, 파워보드 터치 컨트롤러 보드

영상보드로 구성되어 있습니다.





먼저 인버터를 보드를 테스트합니다.

테스트용 CCFL을 연결하여 테스트

해보니 문제가 없습니다.



그럼 남은 것은 액정 백라이트(CCFL)

불량이네요!!

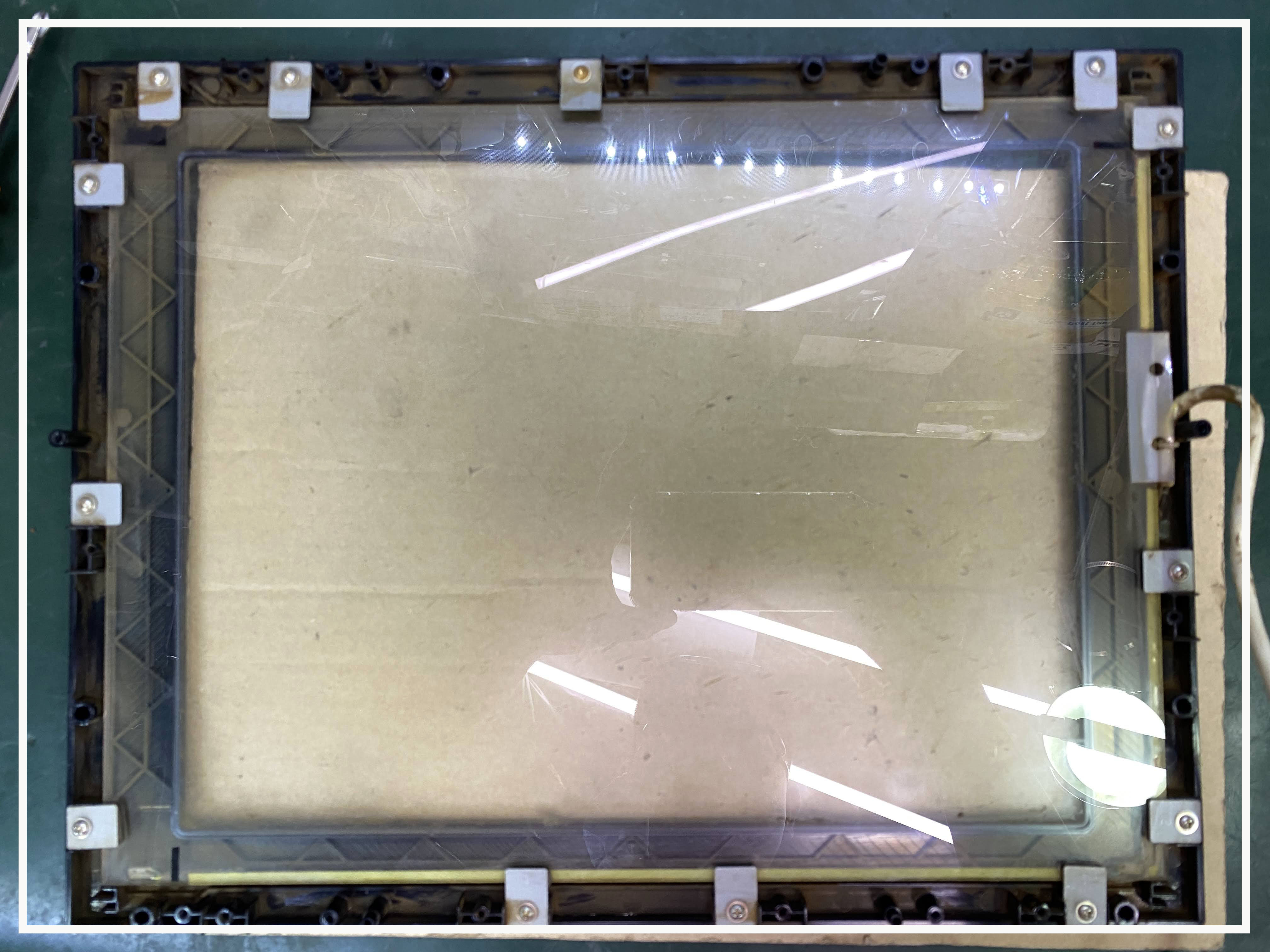

터치스크린을 분해합니다.

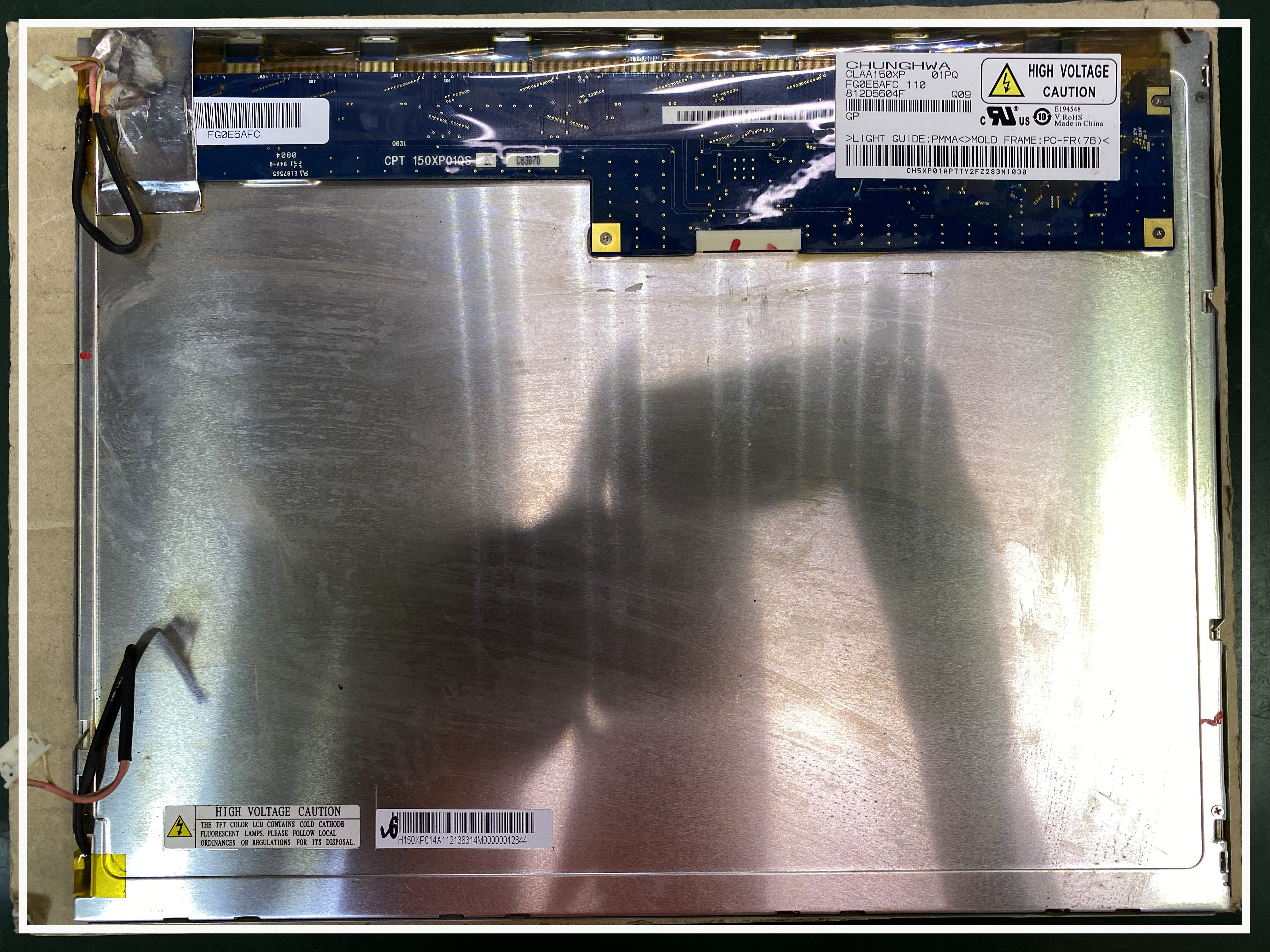

문제가 된 액정입니다.

상하 세트로 된 백라이트를

교체합니다.





백라이트(CCFL)를 교체 후

전원을 켜니 영상이 잘 나옵니다.

이제 화면이 나오는 것을 확인

하고 역순으로 모니터를 조립합니다.





이제 전원을 켜면 사진처럼 영상이

깨끗하게 잘 나오는 것을

확인할 수 있습니다

시간을 두어 테스트한 후

포항 철강공단에 업체로 출고합니다.





전원을 켜고 꺼는 동영상입니다.



출고 전에 터치 스크린을 테스트해보는

동영상입니다.
