장성동에 위치한 거래처 컴퓨터 매장인

세명중고 TG20인치 TV모니터가 전원이

안켜진다고 저희 아이콘컴퓨터 서비스로

입고 하여 주셨습니다.!!





장성동, 양덕동,장량동,환호동,여남동,대이동

죽도동,두호동,용흥동,흥해읍,청하면,대도동,

각종 모니터및 컴퓨터 수리를 하는

포항 아이콘컴퓨터 서비스입니다.^^











텔레비젼수상기 - LCD모니터 전원 안켜지는

증상으로 거래처 컴퓨터 매장에서

입고 되었습니다.

이제 점검을 시작해볼까요^^

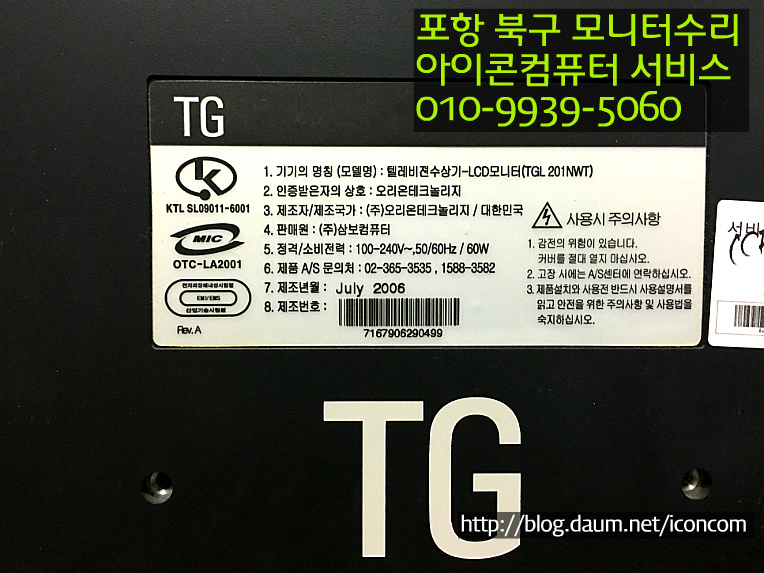

판원원은 (주)삼보컴퓨터 이고

제조자는 (주)오리온테크놀리지 /대한민국

이라고 되어있습니다.

지금은 없어진(?) 회사 이지만

정말 여러회사에서 OEM방식으로 모니터를

출시한것 같습니다.!!









TGL 20NWT 모델은 TV수상기 겸용

모니터 입니다.

사진에서 보는것처럼 여러 기능을

가지고 있습니다.(DVI,RGB,오디오 입출력

외부입력2,컴포넌트,S-VHS, 외부입력1,

TV입력) 기능에 맞추어 사용하시면 되겠지요!!









메인영상보드입니다.

점검하여 봅니다. 이상이 없어 보이네요!!

전원이 안들어 오는 문제니,

바로 파워보드를 점검하여 봅니다.











6구 인버터단이 보이네요!!

전원안들어오는 증상으로 이번케이스는

파워보드가 문제 였습니다.

불량난 부품과 소자를 찾아 교체 하였습니다.

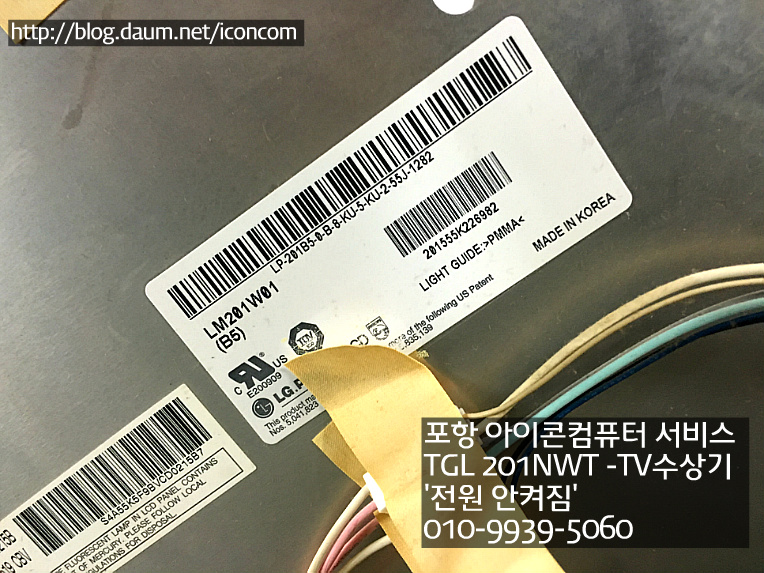

엘지패널을 사용하였네요~

LM201W01 - B5 모델 입니다.

최대해상도는

1680 horiz. By 1050 vert. Pixels RGB strip arrangement

입니다.

컴퓨터에서 해상도 셋팅할때 참조 하세요!!!









문제는 이패널에 있었습니다.

전원켜면 모니터에서 타는 냄새(?)가

납니다. 지~이 지~이 하는 소리와

함께요~~ ㅠㅠ

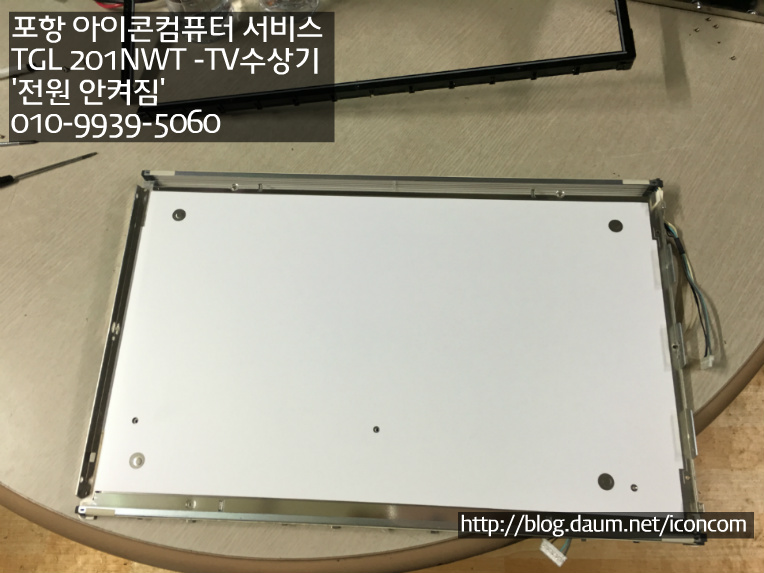

백라이트 불량으로 판단되어 분해해

봅니다. 나름 힘든작업입니다.

삼성,엘지,중소기업등 백라이트(CCFL)

불량이면 패널불량으로 처리됩니다.

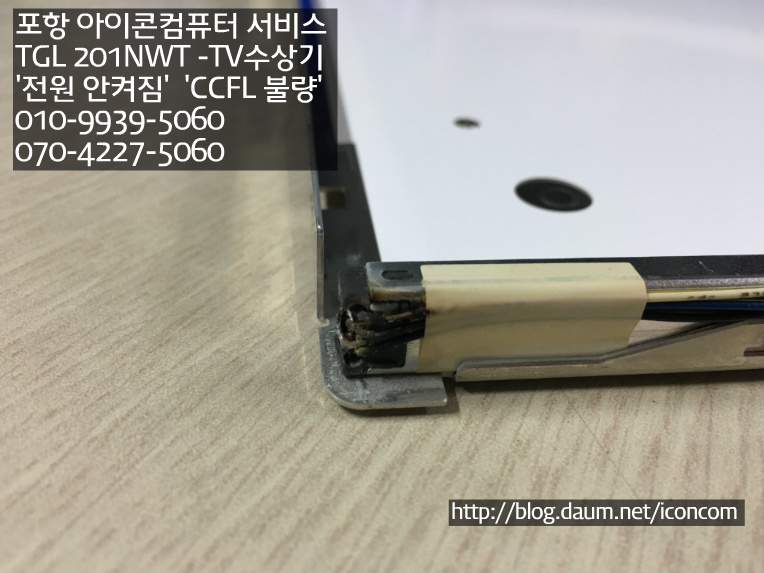

패널 아랫쪽 CCFL 끝부분이 열화로 인하여

타고 있습니다. ㅜㅜ

타는 냄새는 여기서 난것 같습니다.

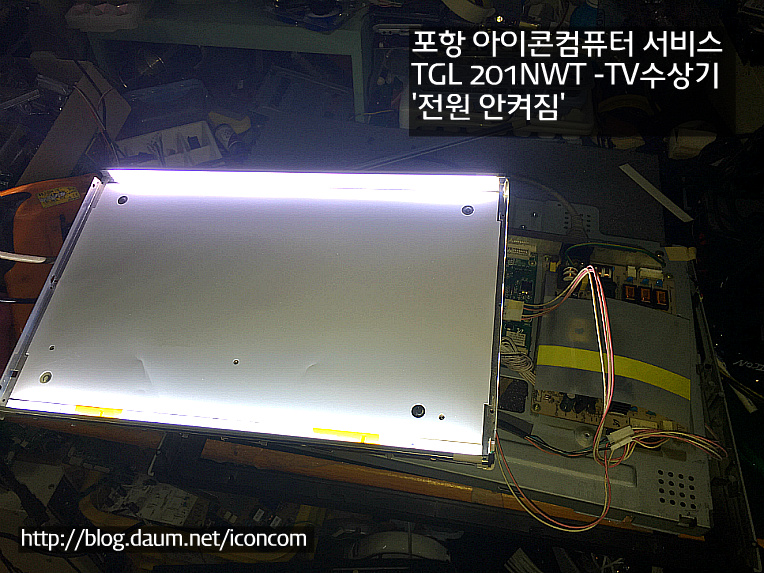

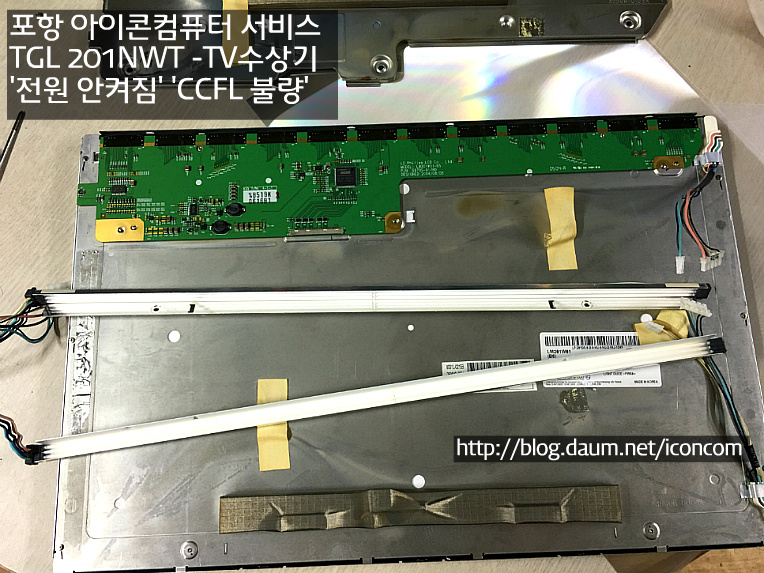

이제 CCFL 6구 백라이트를 교체하여

테스트하여 봅니다.

이제 잘나오며 소리와 냄새(?)가 사라졌습니다.!!!











CCFL 교체하고 액정이 조립된 상태의

사진입니다.

엄청 집중해서 해야 하는 작업이라

힘든 작업 이었습니다.!!!

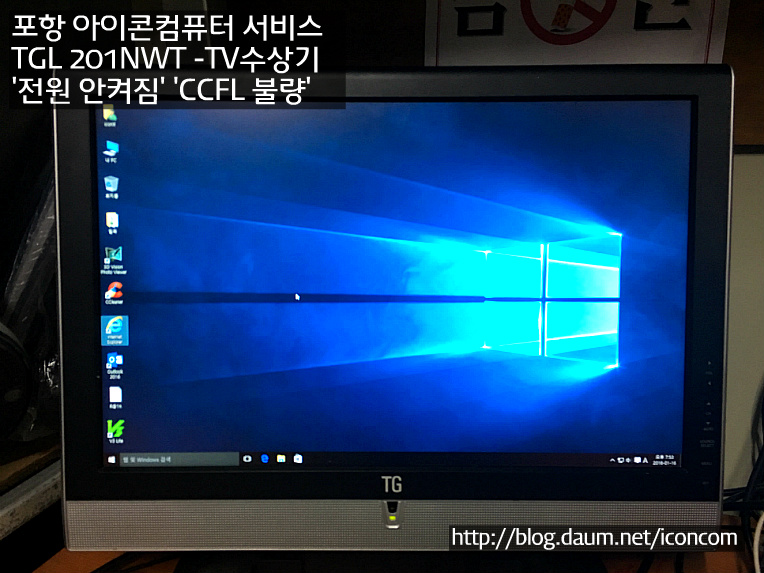

이제서야 모니터 전원이 제대로 켜지며

타는 냄새가 없이 화면이 잘켜지고 있습니다.

시간을 두어 테스트하고

거래처 컴퓨터 매장으로 출고 합니다.^^

파워보드와 CCFL 교체로 수리 하였습니다.
